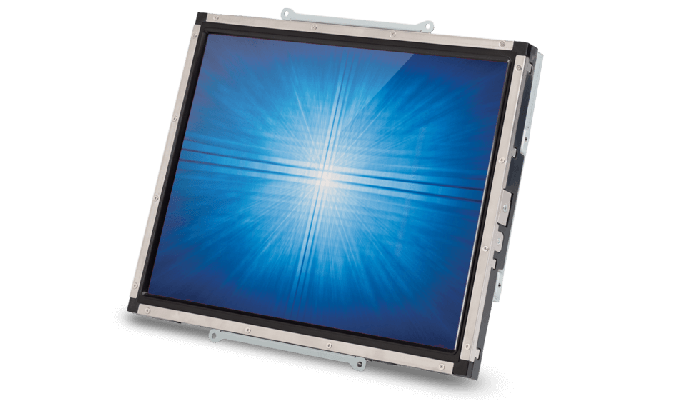

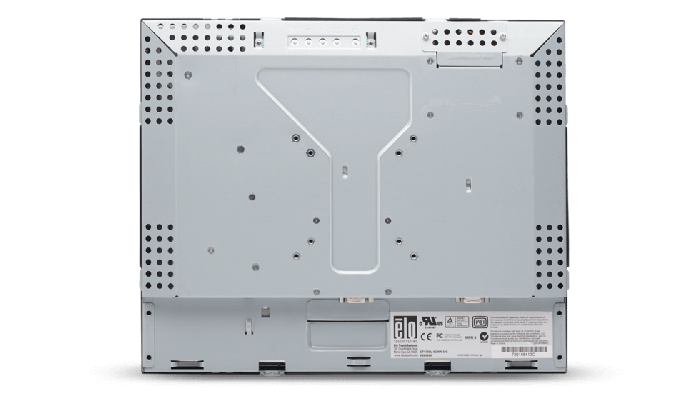

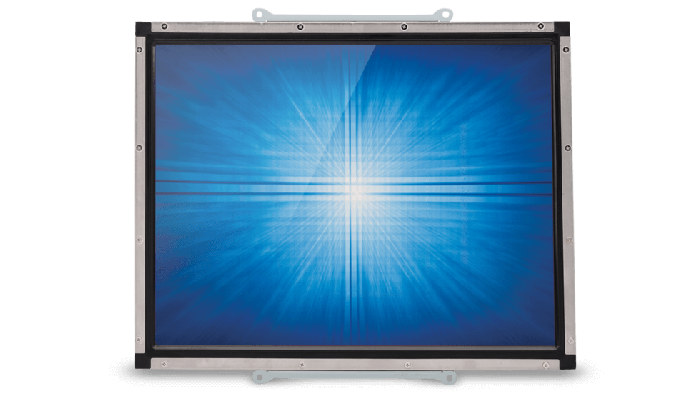

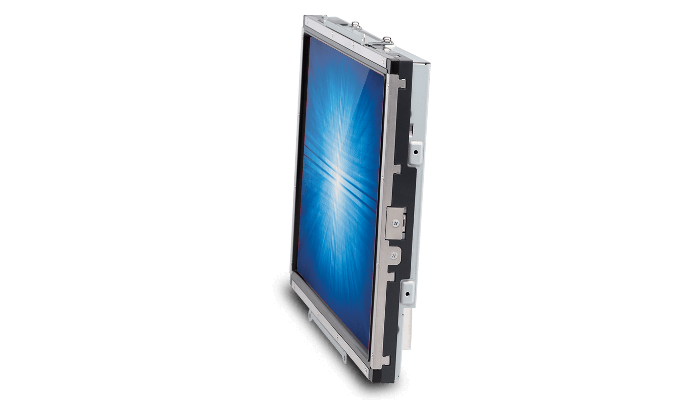

Touchscreen Open Frame 1537L (Descontinuado)

Especificações

• Técnico

  ---

  Modelos

  IntelliTouch (Munidal) - E512043
  AccuTouch (Munidal) - E701210
  SecureTouch (Munidal) - E731919
  PCAP (Munidal) - E001122

  Cor do Monitor

  Preto

  Tecnologia do Touch

  Resistivo de 5 fios (AccuTouch®) - toque único
  SAW (IntelliTouch® - Ondas de superfície acústica) - toque único
  PCAP (TouchPro® - Capacitiva projetada) - 10 toques
  SAW (SecureTouch - Ondas de superfície acústica) - toque único

  Tamanho da diagonal

  15'' diagonais, LCD (LED) TFT matriz ativa

  Visualização na tela (OSD)

  Acessível através de interruptores nas unidades conectadas Caixa de controle de OSD.

  Controles: Menu, para cima, para baixo, ligar/desligar,

  Configurações: Brilho, contraste, relógio, fase, posição H, posição V, Auto-Ajuste, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, recuperar os padrões, prioridade de vídeo, informação

  Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês

  Bloqueios: OSD, ligar/desligar

  Proporção da tela

  4:3

  Área ativa

  11,97" x 8,98"/ 304,1 mm x 228,1 mm

  Resolução

  1024 x 768 at 60 Hz

  Outras resoluções suportadas

  1024 x 768 at 60, 65 (Sun), 70 or 75 Hz
  832 x 624 at 75 Hz (Mac)
  800 x 600 at 56, 60, 72 or 75 Hz
  720 x 400 at 70 Hz
  720 x 350 at 70 Hz
  640 x 480 at 60, 66 (Mac), 72 or 75 Hz
  512 x 256 at 60 Hz
  512 x 247 at 60 Hz

  Ângulo de visão

  Horizontal: ±80° ou 160° total / Vertical: ±70° ou 140° total

  Número de cores

  16.2 milhões

  Brilho (típico)

  Painel LCD: 250 nits
  IntelliTouch: 225 nits
  AccuTouch: 200 nits
  SecureTouch: 225 nits
  PCAP: 225 nits

  Tempo de resposta (típico)

  16 mseg.

  Razão de contraste

  700:1

  Formato da entrada de vídeo

  VGA analógico e DVI digital

  Entrada do conector dos sinais de vídeo

  VGA analógico no conector fêmea DB-15
  DVI-D fêmea, conector Dual-Link

  Entrada da frequência de vídeo

  Horizontal: 31.5 - 60.2 KHz Vertical: 56.3 - 75 Hz

  Fonte de alimentação

  CC externa - fonte de alimentação (vendida separadamente)

  Conector da entrada do monitor

  Conector de alimentação coaxial (diâmetro externo do pino 2,0mm (+0,0 -0,1mm) 2,1mm, diâmetro externo do cilindro 6,4mm (+/- 0,3mm) 5,5mm, profundidade do cilindro 8,8mm (+/- 0,3mm))

  Conector da entrada da fonte de alimentação

  Tipo: Plugue de cilindro CC
  Diâmetro externo do cilindro: 5,5mm (+/- 0.1mm)
  Diâmetro interno do pino: 2,1mm (+/-0,1mm)
  Comprimento do cilindro: 9,5mm (+/- 0,5mm)

  Tensão de entrada

  +12V CC +/- 5%

  Consumo de energia (típico)

  Monitor + adaptador a 230V/50Hz
  LIGADO: 12 W
  HIBERNANDO: 2 W
  DESLIGADO: 1 W

  Dimensões

  See below

  Dimensões do monitor

  Bezel: 13,24" x 10,41" x 1,66" / 336,4 mm x 264,4 mm x 42,1 mm
  PCAP: 14,24" x 11,36" x 1,54" / 361,7 mm x 288,6 mm x 39 mm

  Dimensões da Caixa

  Bezel: 16,14" x 6,50" x 14,17" / 410 mm x 165 mm x 360 mm
  PCAP: 14,29" x 12,42" x 11,42" / 363 mm x 290 mm x 290 mm

  Peso (sem embalagem)

  5,7 lbs / 2,6 kg

  Peso (embalado)

  8,8 lbs / 4 kg

  Temperatura de operação

  0°C a 40°C / 32°F a 104°F

  Temperatura de armazenamento

  -20°C a 60°C / -4°F a 140°F

  Umidade

  Operacional: 20% a 80%; Armazenamento: 10% a 95%

  Vedado

  Touchscreen selado ao bezel
  Touchscreen selado ao LCD

  MTBF - Tempo médio entre falhas

  50.000 horas demonstradas

  Garantia

  3 anos

  Aprovações e declarações reguladoras

  RCM Austrália
  cUL, IC Canadá
  CCC China
  Semko Europa
  VCCI Japão
  KCC Coreia
  BSMI Taiwan
  UL, FCC Estados Unidos
  RoHS China

  Opções de montagem

  Suporte VESA 100mm ou 75mm Suporte traseiro ou com suportes de montagem padrão inclusos
  Suporte frontal com bisel opcional (ver a aba Acessórios para detalhes)
  Montagem em rack para suporte opcional (ver a aba Acessórios para detalhes)
  Suporte embutido com kit de bezel opcional (ver a aba Acessórios para detalhes)
  Flush mount with optional bezel kit (ver a aba Acessórios para detalhes)

  O que está na caixa

  Cabo VGA
  Cabo serial
  Cabo USB
  Remoto OSD
  CD e
  Guia Rápido de Instalação
  Suportes de montagem embutida com parafusos
  (Modelos PCAP)
  Suportes em L (montagem lateral) com parafusos (Modelos IT/AT)

  Opções / Periféricos / Upgrades

  OSD remoto (RJ45) - Elo P/N: E483757
  Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
  Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
  Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
  Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
  Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
  Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
  Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
  Caneta stylus IntelliTouch - Elo P/N: D82064-000
  Suporte de montagem embutida Elo 15” - Elo P/N: E139556
  Elo 15 polegadas - suporte em L - Elo P/N: E203787
  Elo 15 polegadas - bezel de monategem frontal - Elo P/N: E323425
  Suporte de montagem de rack Elo 15” - Elo P/N: E295006
  OSD remoto Elo (com cabo de 1.8m) - Elo P/N: E622897

  Adaptador VESA

  E155809 - kit de placa adaptadora para alterar as opções de montagem VESA na família 1537L

  Cabo de vídeo e touch

  Cabos de toque e vídeo destacáveis ​​estão incluídos

  Opção caneta PCAP opcional

  E066148

  Caneta stylus IntelliTouch opcional

  Caneta stylus com ponta de borracha, projetada especificamente para uso com tecnologia de toque de ondas de superfície IntelliTouch. Número de peça D82064-000, disponível a custo adicional.
