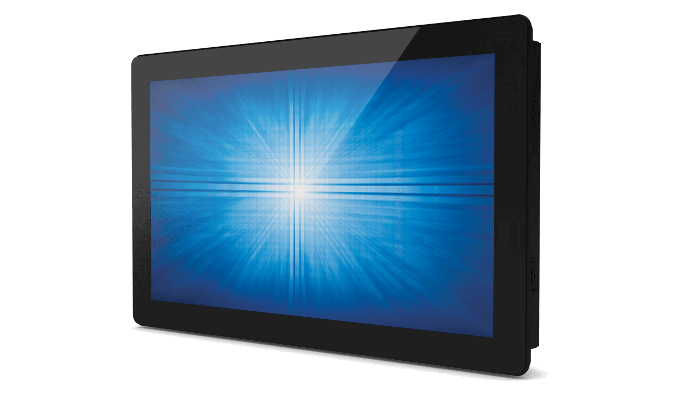

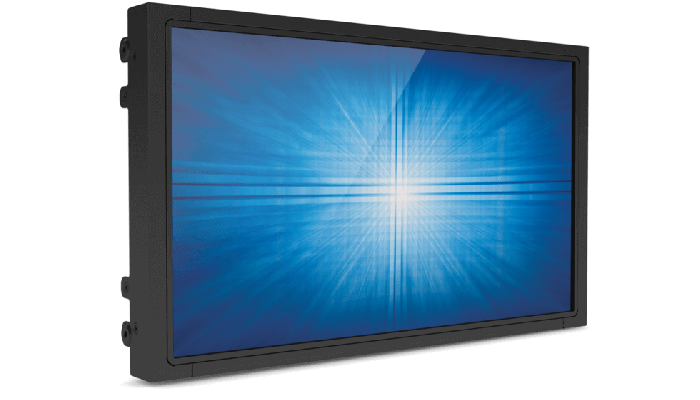

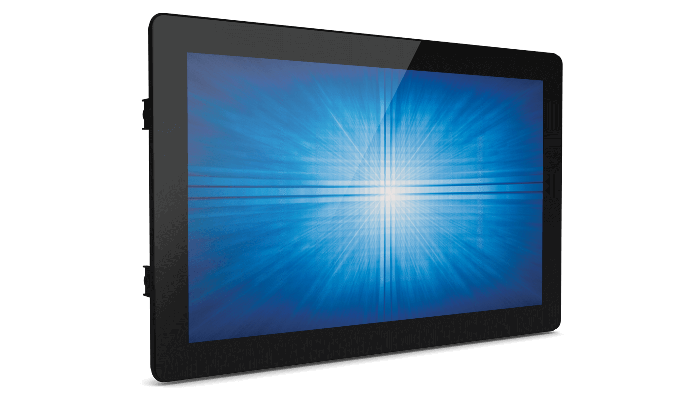

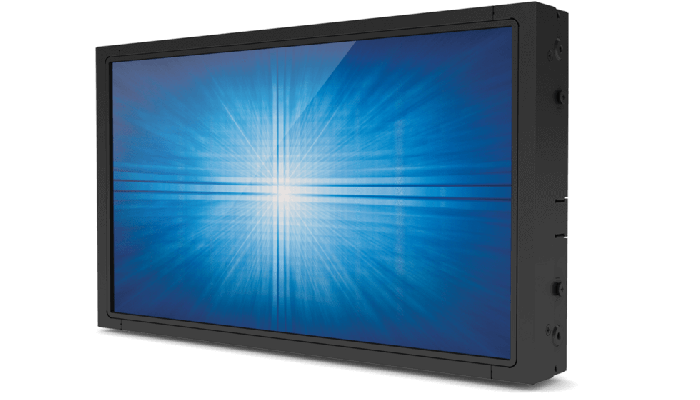

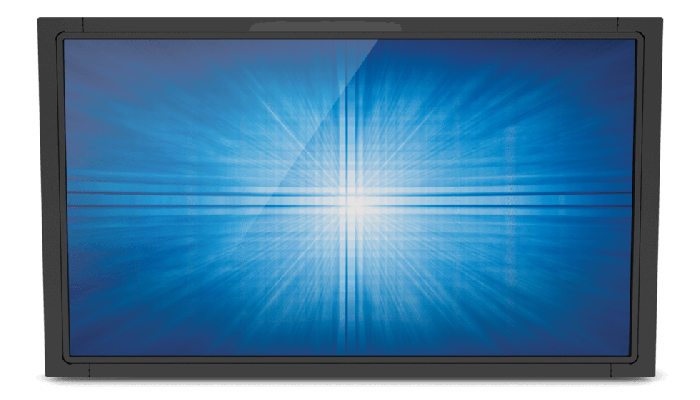

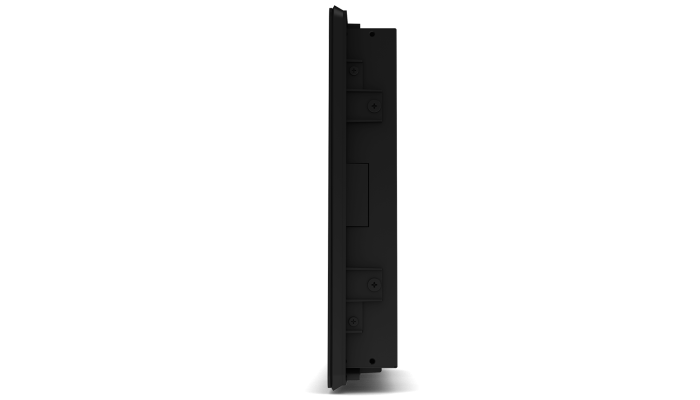

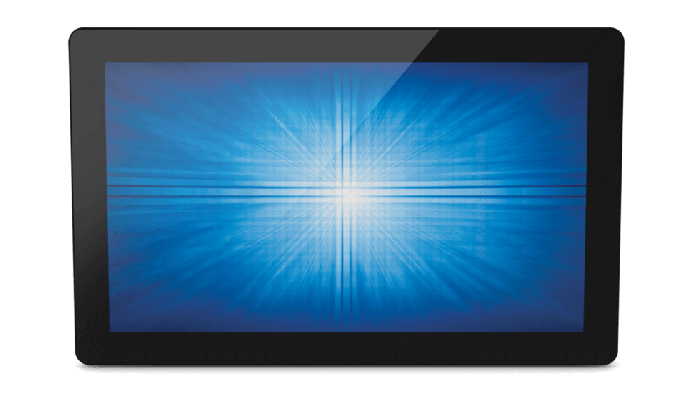

Touchscreen Open Frame 15,6" 1593L (Rev A Descontinuado)
Visão geral
A touchscreen open frame 15,6" Elo 1593L possui um design fino e dimensões externas estreitas devido à luz de fundo LED de última geração, que economiza energia, usando menos eletricidade para operar e gerando menos calor. Essa touchscreen compacta é projetada para toque com a comprovada experiência e confiabilidade da Elo. O 1593L fornece uma operação estável e livre de derrapagem com clareza e transmissão de luz excepcionais para respostas de toque precisas e imagens vívidas. Instantaneamente atraindo e prendendo a atenção dos usuários, o 1593L aberto é perfeito para quiosques, cassinos e entretenimento, autoatendimento de varejo e ambientes de automação industrial.

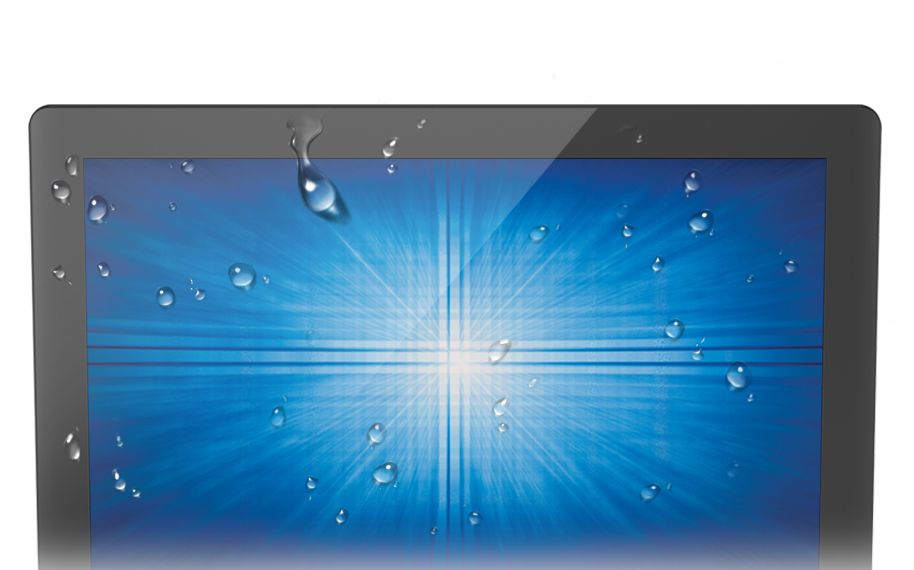

Facilmente integrado.O touchscreen é selado contra a sujeira, poeira e líquidos, o que simplifica a integração no invólucro final. As unidades capacitivas projetadas (PCAP) podem ser seladas dentro de uma solução e obter uma classificação IP65 no lado frontal da unidade. Com o design e ferramentas sendo controlados pela Elo, pode-se esperar uma duradoura disponibilidade do produto, além de compatibilidade com versões anteriores, onde podemos possibilitar a minimização dos custos de invólucro adicionais. |
 |
 |

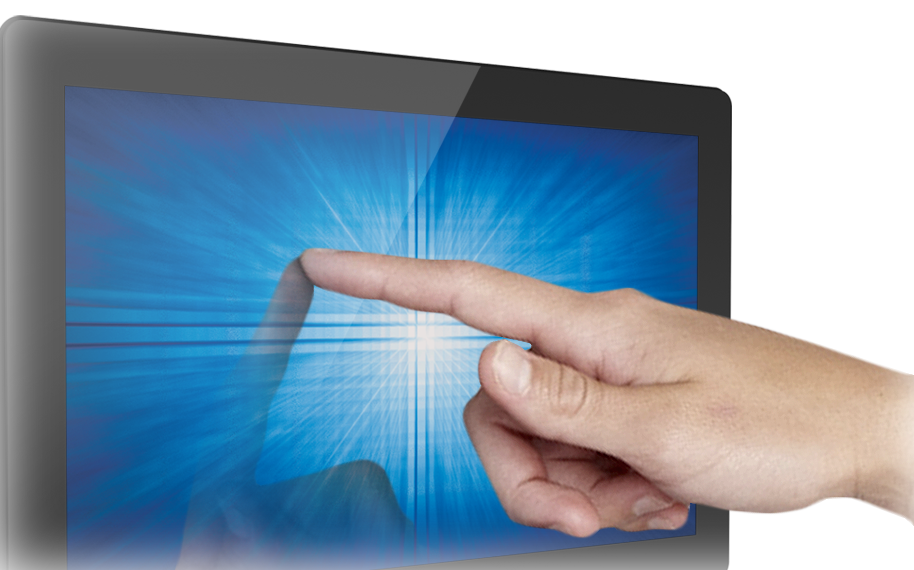

Pronto para toque.Disponível com uma escolha de tecnologias de toque líderes da indústria, em tecnologia de um ou multitoque, incluindo tecnologia de toque onda acústica de superfície (SAW) IntelliTouch® de um único toque, e nossa mais recente solução de dois vidros (2GS) PCAP TouchPro® PCAP sem bezel, que proporciona uma experiência de 10 toques semelhante a tablet com funcionalidade de dois toques através de vidro. Os dois modos suportam uma ou duas luvas de látex, assim como luvas de pano.
|

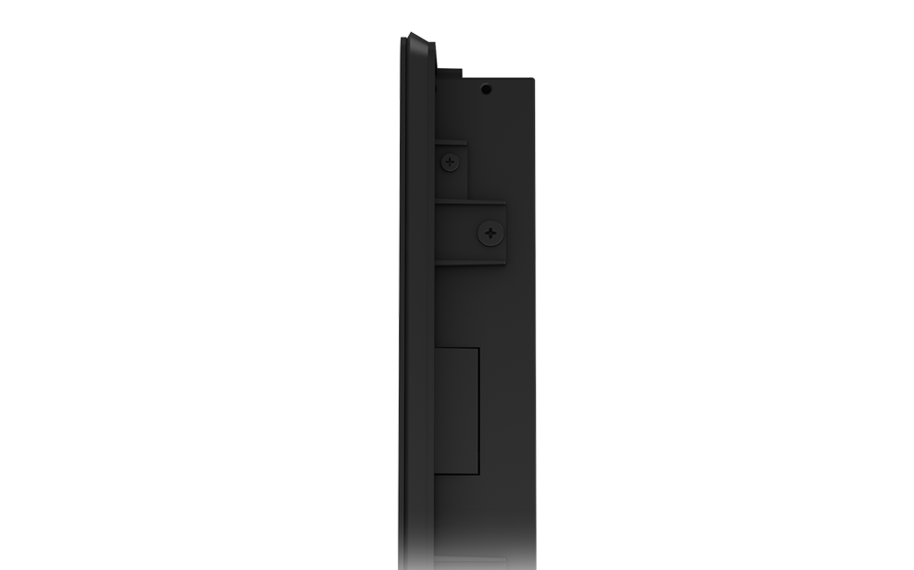

Categoria profissional.A touchscreen open frame da Elo oferece a qualidade e confiabilidade conhecida da Elo, e é protegida por nossa garantia padrão de três anos. Nós projetamos, construímos e somos responsáveis pela solução completa, com toque integrado desde o início. Usando nossas telas sensíveis ao toque, em combinação com nosso software e drivers, tudo é projetado para funcionar em conjunto e é testado como parte de nossos processos de teste de vida. Todos os nossos produtos passam por rigorosos testes de confiabilidade (mais de 20 testes) para apresentarem 50.000 MTBF.
|
 |
Outros recursos.
- A Solução de dois vidros (2GS) capacitiva projetada (PCAP) oferece claridade óptica impecável e durabilidade de toque que atende aos testes de impacto UL-60950 e IK-07
- Capacitiva projetada (PCAP) TouchPro de 10 toques com capacidade de dois toques através de vidro
- Interfaces de vídeo DisplayPort e VGA
Especificações
-
Técnico
Modelos
IntelliTouch (Mundial) - E196874
PCAP (Mundial) - E176938Cor do Monitor
Preto
Tecnologia do Touch
SAW (IntelliTouch® - Ondas de superfície acústica) - toque único
PCAP (TouchPro® - Capacitiva projetada) - 10 toquesInterface do touch
PCAP - USB
IntelliTouch - Dual serial/USBTamanho da diagonal
15,6'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível através de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, ligar/desligar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, Auto-Ajuste, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, recuperar os padrões, prioridade do vídeo, informações, toque em modo hibernar, tocar através
Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês
Bloqueios: OSD, ligar/desligarProporção da tela
16:9
Área ativa
13,55" x 7,62" / 344,232mm x 193,536mm
Resolução
1366 x 768
Outras resoluções suportadas
640 x 480 60Hz
720 x 400 70Hz
800 x 500, 60Hz
800 x 600 56, 60Hz
1024 x 768 60, 75Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RBÂngulo de visão
Horizontal: ±80° ou 160° total / Vertical: ±80° ou 160° total
Número de cores
16.7 milhões
Brilho (típico)
Painel LCD: 300 nits
IntelliTouch: 270 nits
PCAP: 270 nitsTempo de resposta (típico)
10 mseg.
Razão de contraste
500:1
Formato da entrada de vídeo
VGA analógico no conector fêmea DB-15
DisplayPort v1.1a - Suporta versões posteriores da entrada de vídeo DisplayPortEntrada da frequência de vídeo
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzFonte de alimentação
CC externa - fonte de alimentação opcional (vendida separadamente)
Tensão de entrada
12V CC +/- 5%
Conector de entrada
Conector de alimentação coaxial (diâmetro externo do pino 2,0mm (+0,0 -0,1mm), diâmetro externo do cilindro 6,4mm (+/- 0,3mm), profundidade do cilindro 8,8mm (+/- 0,3mm))
Consumo de energia (típico)
Monitor + adaptador a 230V/50Hz
Ligado: 15 W
Hibernando: 1,5 W
Desligado: 0,5 WDimensões
Bezel: 14,83" x 8,7" x 1,82" / 376,8mm x 221,1mm x 46,3mm
Sem Bezel: 15,54" x 9,53" x 1,71" / 394,7mm x 242,0mm x 43,4mmDimensões da Caixa
18,5" x 13,03" x 6,89" / 470mm x 331mm x 175mm
Peso (sem embalagem)
6,7 lbs / 3,02 Kg
Peso (embalado)
10,2 lbs / 4,62 Kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 10% a 95%Vedado
Touchscreen selado ao bezel; Touchscreen selado ao LCD
MTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Aprovações e declarações reguladoras
RCM Austrália; cUL, IC Canadá; CCC China; CE TUV Europa; VCCI Japão; KCC Coreia; CoC México; BSMI Taiwan; UL, FCC Estados Unidos; CB Internacional; RoHS, RoHS China, WEEE, IMERC

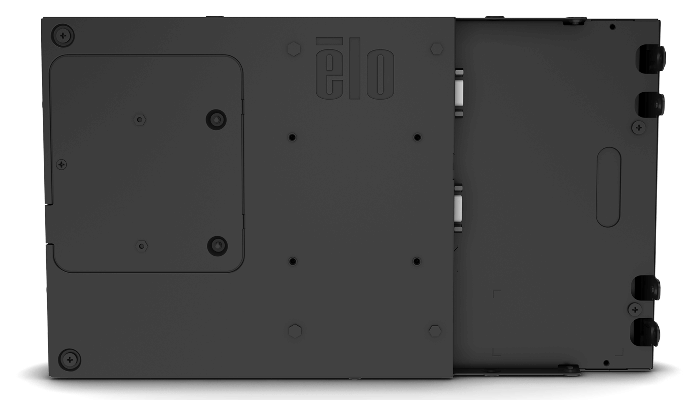

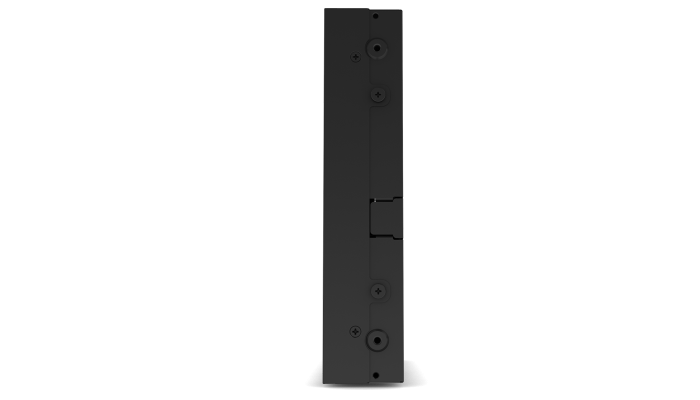

Opções de montagem
Suporte VESA 75mm
Interface de montagem de 2 furos em todos os quatro lados
Montagem traseira (Modelos PCAP)
Montagem frontal com kit de bezel opcional (Modelos IT)
Montagem embutida com suportes incluídos (Modelos PCAP)
Veja desenhos dimensionais para mais detalhesO que está na caixa
Cabo VGA
Remoto OSD RJ45
Cabo USB Toque
CD de manual do usuário
Guia rápido de instalação
Para modelos sem bezel: Suportes de montagem embutidos com parafusos
Para modelos com bezel: Suportes em L (montagem lateral) e com parafusosOpções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757
Kit de cabos sobressalente - Elo P/N: E378229
Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
Caneta stylus IntelliTouch - Elo P/N: D82064-000
Bezel de montagem frontal Elo 15'' de largura - Elo P/N: E711274
Suporte de montagem de rack Elo 15” - Elo P/N: E921202
Elo 15 polegadas - Suporte em L wide - Elo P/N: E333212
Suporte de montagem embutida Elo 15" de largura - Elo P/N: E548786
Cabo de vídeo 1,8m DisplayPort para DisplayPort - Elo P/N: E582895
Cabo de vídeo 1,8m DVI-D para DisplayPort - Elo P/N: E583090
Cabo de vídeo 1,8m HD para DisplayPort - Elo P/N: E583288Opção caneta PCAP opcional
E066148
