Touchscreen Open Frame 2243L (Descontinuado)
Visão geral

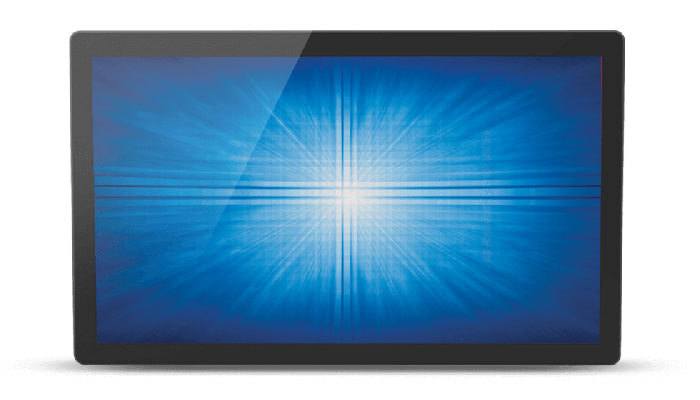

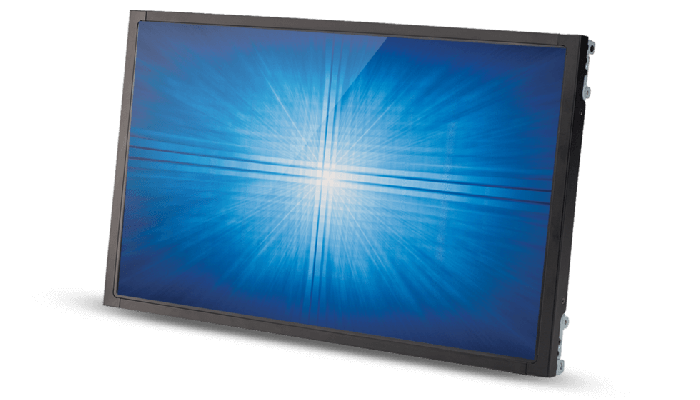

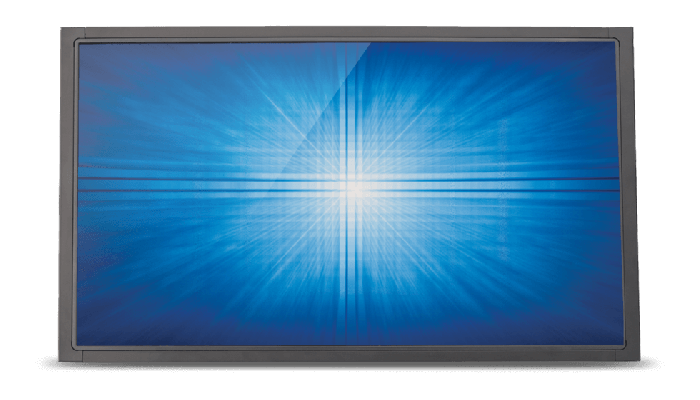

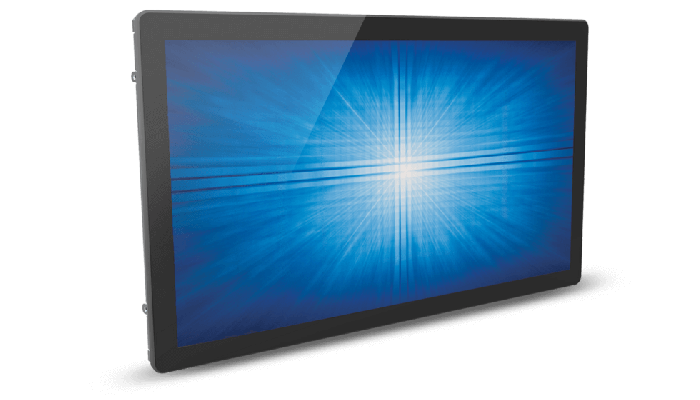

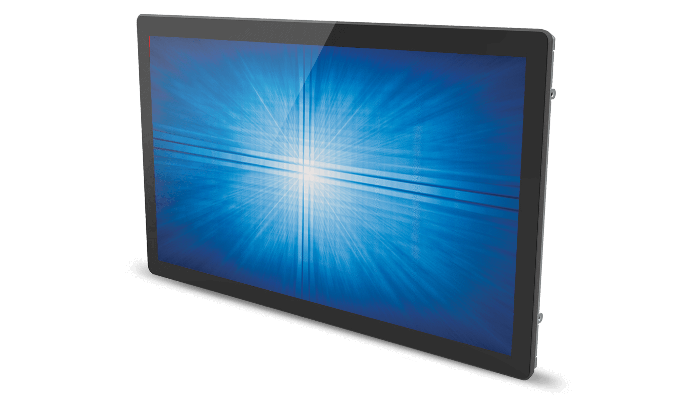

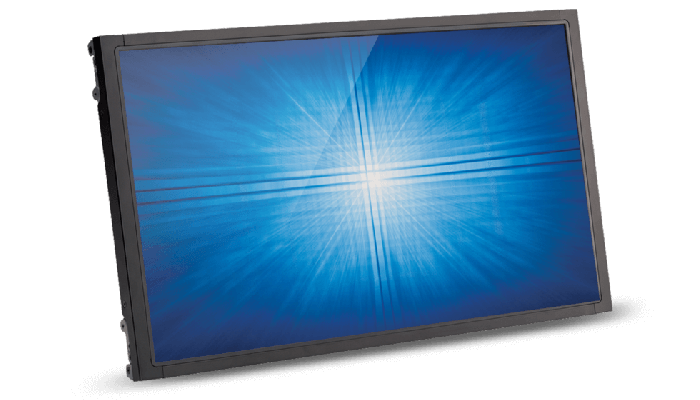

O touchscreen open frame widescreen 22” Elo 2243L é projetado para toque com a comprovada experiência e confiabilidade da Elo. A luz de fundo LED de última geração usada no 2243L torna o painel mais fino, gasta menos eletricidade para funcionar e gera menos calor. O fator de forma compacto complementa a ampla família de soluções Elo para aplicações nos mercados de autoatendimento de varejo e jogos/entretenimento. O 2243L possui um painel de alta qualidade juntamente com um minibezel único, moldado a injeção, com um selo praticamente invisível resistente à água. Os touchscreens de 22 polegadas estão disponíveis com sua escolha de tecnologias de toque e várias opções de montagem para fácil integração.
Facilmente integrado.O touchscreen é selado contra a sujeira, poeira e líquidos, o que simplifica a integração no invólucro final. As unidades PCAP podem ser seladas dentro de uma solução e obter uma classificação IP65 no lado frontal da unidade. Com o design e ferramentas sendo controlados pela Elo, pode-se esperar uma duradoura disponibilidade do produto, além de compatibilidade com versões anteriores, onde podemos possibilitar a minimização dos custos de invólucro adicionais. |
 |
 |
Pronto para toque.O 2243L está disponível com escolha de tecnologias de toque Elo líderes da indústria, em versões de um toque, dois toques ou multitoque. A tela 22” sem bezel ou soldadura está disponível com tecnologia capacitiva projetada (PCAP) multitoque (4 toques), oferecendo um design de vidro de borda a borda com respostas rápidas e extremamente sensíveis imediatamente. IntelliTouch® proporciona um design de bezel padrão com um ou dois toques para o máximo em qualidade óptica. Todos os touchscreens 2243L fornecem construção de vidro puro para apresentar um desempenho claro, brilhante e de longa duração com proteção resistente a riscos, tornando quase impossível desgastá-los.
|
Categoria profissional.A touchscreen open frame da Elo oferece a qualidade e confiabilidade conhecida da Elo, e é protegida por nossa garantia padrão de três anos. Nós projetamos, construímos e somos responsáveis pela solução completa, com toque integrado desde o início. Usando nossas telas sensíveis ao toque, em combinação com nosso software e drivers, tudo é projetado para funcionar em conjunto e é testado como parte de nossos processos de teste de vida. Todos os nossos produtos passam por rigorosos testes de confiabilidade (mais de 20 testes) para apresentarem 50.000 MTBF.
|
 |
Outros recursos.
- As dimensões mais finas permitem designs de invólucro mais finos e artísticos
- A tela LCD de alta definição oferece incrível interatividade, clareza e resolução em HD
- O ângulo de visão de 170° (h) × 160° (v) permite que as cores permaneçam nítidas e que os gráficos mantenham a sua integridade no modo paisagem. Para aplicações de retrato, utilize o ângulo amplo de visão 2244L ou 2294L
- Otimizado para uso em ambientes de alto tráfego
- Três anos de garantia para toda a unidade, incluindo o painel
Especificações
-
Técnico
Modelos
IntelliTouch (Munidal) - E059181
IntelliTouch Dois Toques (Munidal) - E237584
PCAP (Munidal) - E811441Cor do Monitor
Preto
Tecnologia do Touch
SAW (IntelliTouch® - Ondas de superfície acústica) - toque único
SAW (IntelliTouch® - Ondas de superfície acústica) - 2 toques
PCAP (TouchPro® - Capacitiva projetada) - 10 toquesTamanho da diagonal
21,5'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível por meio de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, selecionar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, autoajuste, razão de aspecto, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, restaurar os padrões, fonte do vídeo
Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês
Bloqueios: OSD, ligar/desligarProporção da tela
16:9
Área ativa
18,77" x 10,56" / 476,64 mm x 268,11 mm
Resolução
1920 x 1080
Outras resoluções suportadas
640 x 480 60Hz
720 x 576 50Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 720 50, 60Hz
1280 x 960 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz
1440 x 900 60Hz
1680 x 1050 60Hz
1920 x 1080 50, 60HzÂngulo de visão
Horizontal: ±85° ou 170° total / Vertical: ±80° ou 160° total
Número de cores
16.7 milhões
Brilho (típico)
Painel LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch Dois Toques: 225 nits
PCAP: 225 nitsTempo de resposta (típico)
5 mseg.
Razão de contraste
1000:1
Formato da entrada de vídeo
VGA analógico, DVI-D
Entrada do conector dos sinais de vídeo
Conector DVI-D, mini D-Sub 15 pinos tipo VGA
Entrada da frequência de vídeo
Horizontal: 31.5-80 kHz
Vertical: 50-75 HzFonte de alimentação
CC externa - fonte de alimentação (vendida separadamente)
Conector da entrada da fonte de alimentação
Tipo: IEC 60320 C14
Faixa de tensão de entrada do adaptador: 100-240V CA, 50/60HzTensão de entrada
12V CC +/- 5%
Conector de entrada
Conector coaxial de alimentação (diâmetro externo do pino 2 mm, diâmetro interno do cilindro 6,4 mm)
Consumo de energia (típico)
Monitor:
LIGADO: 22W
Monitor + Adapter at 230V/50Hz
LIGADO: 25 W
HIBERNANDO: 2,2 W
DESLIGADO: 1,1 WDimensões

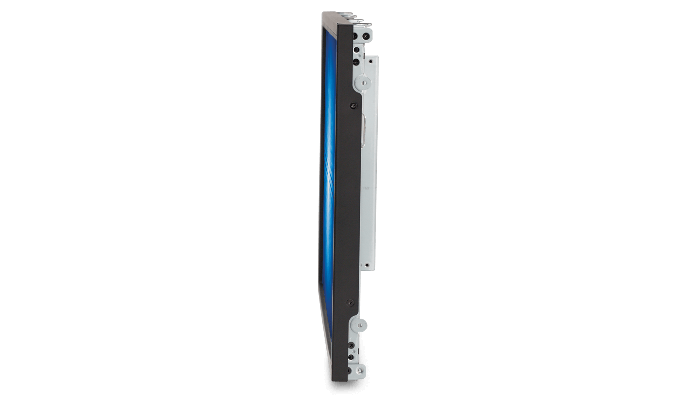

IntelliTouch: 20,15" x 11,74" x 1,67" / 511,7 mm x 298,1 mm x 42,6 mm
IntelliTouch DT: 20,7" x 12,49" x 1,59" / 525,9 mm x 317,3 mm x 40,4 mm
PCAP: 20,31" x 12,24" x 1,5" / 516 mm x 311 mm x 38,5 mmDimensões da Caixa
24,41" x 7,87" x 16,93" / 620 mm x 200 mm x 430 mm
Peso (sem embalagem)
10,6 lbs / 4,81 kg
Peso (embalado)
15,3 lbs / 6,95 kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 10% a 90%Vedado
Touchscreen selado ao bezel
Touchscreen selado ao LCDMTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Aprovações e declarações reguladoras
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, CoC, BSMI, CB, RCM, RoHS, China RoHS, WEEE, IMERC
Cabos de força
Elo P/N: E378229 (cinza), disponível a custo adicional.
Opções de montagem

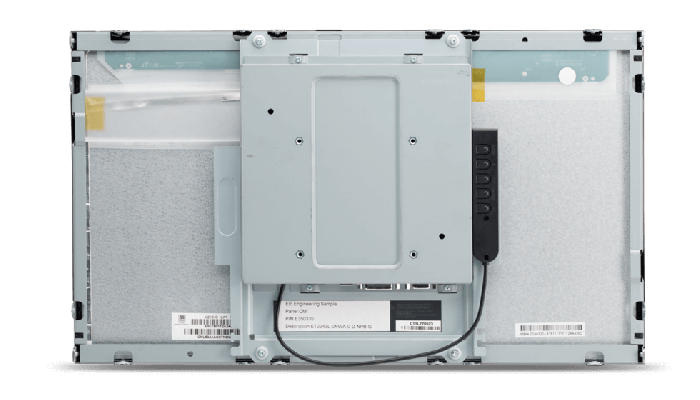

Interface de montagem VESA de 4 furos 100 mm na parte traseira da unidade
interface de montagem de 2 furos.
Veja os desenhos dimensionais para detalhesO que está na caixa
Cabo VGA
Cabo de Toque USB
CD de manual do usuário
Guia rápido de instalação
Modelos sem bezel: Suporte de montagem embutida com parafusos
Modelos com bezel: L suportes de (montagem lateral) e parafusosOpções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757
Kit de cabos sobressalente - Elo P/N: E378229
Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
Caneta stylus IntelliTouch - Elo P/N: D82064-000
Suporte de montagem embutida Elo 20” e 22” de largura - Elo P/N: E190706
Suporte de montagem de rack Elo 22” - Elo P/N: E462672
Bezel de montagem frontal Elo 22” de largura - Elo P/N: E668194
Elo 22 polegadas - Suporte em L wide - Elo P/N: E530432Acessórios opcionais do IDS
Kit de suporte sobressalente - Elo P/N: E530432 \OSD remoto sobressalente - Elo P/N: E483757
Ambos disponíveis a custo adicionalOpção caneta PCAP opcional
E066148
Caneta stylus IntelliTouch opcional
Caneta stylus com ponta de borracha, projetada especificamente para uso com tecnologia de toque de ondas de superfície IntelliTouch. Número de peça D82064-000, disponível a custo adicional.
