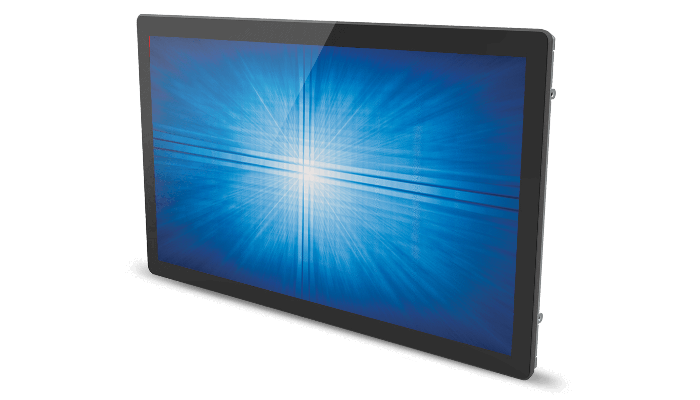

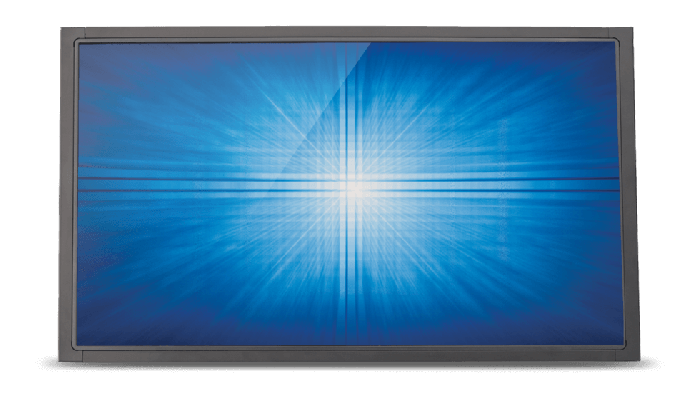

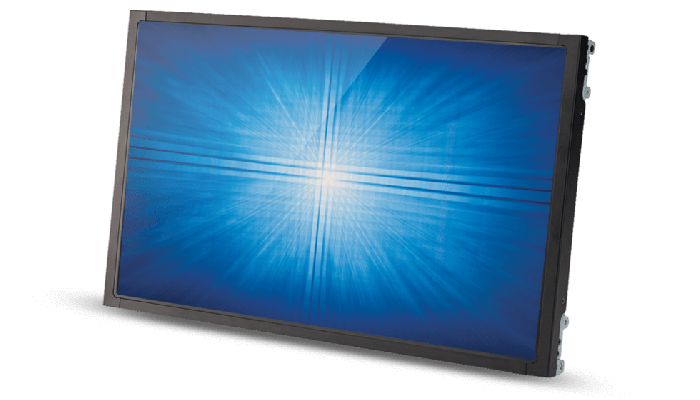

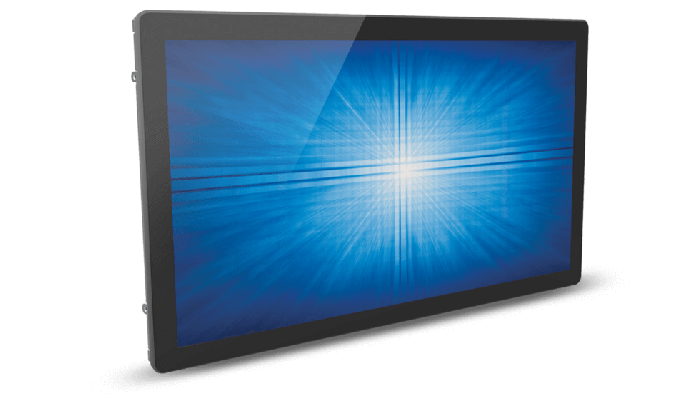

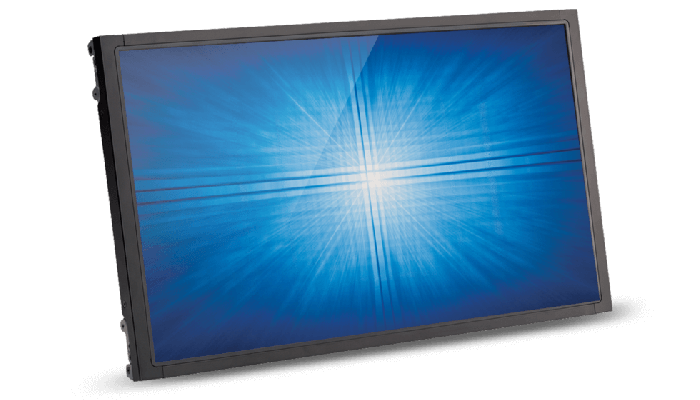

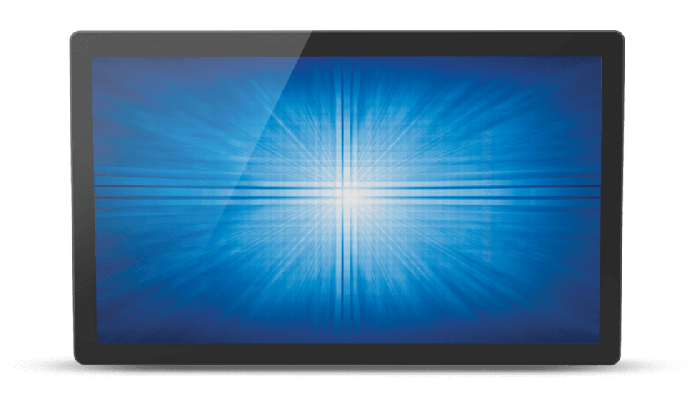

Touchscreen Open Frame 2244L (Descontinuado)
Visão geral
O touchscreen de quadro aberto widescreen 22” Elo 2244L é projetado para toque com a comprovada experiência e confiabilidade da Elo. A luz de fundo LED permite um design fino de última geração enquanto reduz o consumo de energia e gera menos calor. Com uma experiência cinematográfica de alta definição e um fator de forma compacto, o 2244L complementa a ampla família de soluções Elo para aplicações nos mercados de autoatendimento no varejo e de jogos/entretenimento. O touchscreen também conta com um painel de alta qualidade aliado a um minibisel único, moldado a injeção, com um selo resistente à água, praticamente invisível. O touchscreen de 22 polegadas está disponível com sua escolha de tecnologias de toque e várias opções de montagem para fácil integração.
|
h6>Facilmente integrado.
Apresentando um fator de forma compacto e biseis opcionais com montagem no rack e frontais, o 2244L é fácil de integrar. O touchscreen é selado contra a sujeira, poeira e líquidos, o que simplifica a integração no invólucro final. As unidades PCAP podem ser seladas dentro de uma solução e obter uma classificação IP65 no lado frontal da unidade. Com o design e ferramentas sendo controlados pela Elo, pode-se esperar uma duradoura disponibilidade do produto, além de compatibilidade com versões anteriores, onde podemos possibilitar a minimização dos custos de invólucro adicionais. |
 |
 |
Pronto para toque.O 2244L fornece uma operação estável e livre de derrapagem com clareza de imagem, resolução e transmissão de luz excepcionais. Disponível com escolha de tecnologias de toque líderes da indústria, em versões de um toque, dois toques ou multitoque. A tela 22” sem bisel ou soldadura está disponível com tecnologia capacitiva projetada (PCAP) multitoque (4 toques), oferecendo um design de vidro de borda a borda com respostas rápidas e extremamente sensíveis na hora. IntelliTouch® proporciona um design de bisel padrão com um ou dois toques para o máximo em qualidade óptica. Todos os touchscreens 2244L são construídos com vidro puro para apresentar um desempenho claro, brilhante e de longa duração com proteção resistente a riscos, tornando quase impossível desgastá-los.
|
Categoria profissional.A tela touchscreen de quadro aberto da Elo oferece a qualidade e confiabilidade conhecida da Elo, e é protegida por nossa garantia padrão de três anos. Nós projetamos, construímos e somos responsáveis pela solução completa, com toque integrado desde o início. Usando nossas telas sensíveis ao toque, em combinação com nosso software e drivers, tudo é projetado para funcionar em conjunto e é testado como parte de nossos processos de teste de vida. Todos os nossos produtos passam por rigorosos testes de confiabilidade (mais de 20 testes) para apresentarem 50.000 MTBF.
|
 |
Outros recursos.
- Ângulo de visão de 178° (h) × 178° (v), mais amplo do que do que a maioria dos monitores de toque de 22 polegadas, permite que as cores permaneçam nítidas e que os gráficos mantenham a sua integridade em modos retrato e paisagem
- Painel de LED com razão de aspecto de 16:9 para uma maior superfície de exibição e imagens vívidas e brilhantes
- Otimizado para uso em ambientes de alto tráfego
- Três anos de garantia para toda a unidade, incluindo o painel
Especificações
-
Técnico
Modelos
IntelliTouch (Munidal) - E469590
IntelliTouch Dual Touch (Munidal) - E056050
PCAP (Munidal) - E485927Cor do Monitor
Preto
Tecnologia do Touch
SAW (IntelliTouch® - Ondas de superfície acústica) - toque único
SAW (IntelliTouch® - Ondas de superfície acústica) - 2 toques
PCAP (TouchPro® - Capacitiva projetada) - 10 toquesTamanho da diagonal
21,5'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível por meio de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, selecionar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, autoajuste, razão de aspecto, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, restaurar os padrões, fonte do vídeo
Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês
Bloqueios: OSD, ligar/desligarProporção da tela
16:9
Área ativa
18,7" x 10,5" / 475 mm x 267 mm
Resolução
1920 x 1080
Outras resoluções suportadas
640 x 480 60Hz
720 x 400 70Hz
800 x 500, 60Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60HzÂngulo de visão
Horizontal: ±89° ou 178° total / Vertical: ±89° ou 178° total
Número de cores
16.7 milhões
Brilho (típico)
Painel LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch DT: 225 nits
PCAP: 225 nitsTempo de resposta (típico)
14 mseg.
Razão de contraste
1000:1
Formato da entrada de vídeo
VGA analógico, DVI-D
Entrada do conector dos sinais de vídeo
VGA analógico no conector fêmea DE-15
DVI digital no conector fêmea DVI-DEntrada da frequência de vídeo
Horizontal: 31.5-80 kHz
Vertical: 50-75 HzFonte de alimentação
CC externa - fonte de alimentação (vendida separadamente)
Conector da entrada da fonte de alimentação
Tipo: IEC 60320 C14
Faixa de tensão de entrada do adaptador: 100-240V CA, 50/60HzTensão de entrada
12V CC +/- 5%
Conector de entrada
Conector coaxial de alimentação (diâmetro externo do pino 2 mm, diâmetro interno do cilindro 6,4 mm)
Consumo de energia (típico)
Monitor: 26 W
Monitor + adaptador a 230V/50Hz
LIGADO: 39 W
HIBERNANDO: 1,5 W
DESLIGADO: 1,0WDimensões
IntelliTouch: 20,15" x 11,74" x 1,65" / 511,7 mm x 298,1 mm x 42,6 mm
IntelliTouch DT: 20,7” x 12,49” x 1,59” / 526,9 mm x 317,3 mm x 40,4 mm
PCAP: 20,31" x 12,24" x 1,5"/ 516 mm x 311 mm x 38,5 mmDimensões da Caixa
24,41" x 7,87" x 16,93" / 620 mm x 200 mm x 430 mm
Peso (sem embalagem)
10,6 lbs / 4,81 kg
Peso (embalado)
15,3 lbs / 6,95 kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 10% a 90%Vedado
Touchscreen selado ao bisel
Touchscreen selado ao LCDMTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Aprovações e declarações reguladoras
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, CoC, BSMI, CB, RCM, RoHS, China RoHS, WEEE, IMERC
Cabos de força
Elo P/N: E378229 (cinza), disponível a custo adicional.
Opções de montagem

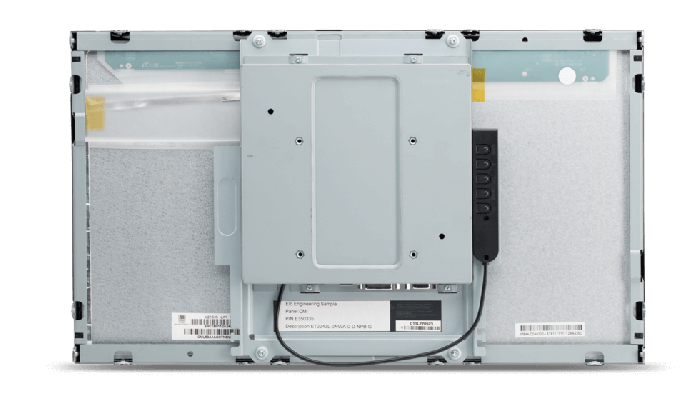

Interface de montagem VESA de 4 furos 100 mm na parte traseira da unidade
Interface de montagem de 2 furos.
Veja os desenhos dimensionais para detalhesO que está na caixa
Cabo VGA
Cabo de Toque USB
CD de manual do usuário
Guia rápido de instalação
Modelos ZB: Suporte de montagem embutida com parafusos
Modelos com bisel: L suportes de (montagem lateral) e parafusosOpções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757
Kit de cabos sobressalente - Elo P/N: E378229
Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
Caneta stylus IntelliTouch - Elo P/N: D82064-000
Suporte de montagem embutida Elo 20” e 22” de largura - Elo P/N: E190706Acessórios opcionais do IDS
Kit de suporte sobressalente - Elo P/N: E530432 \OSD remoto sobressalente - Elo P/N: E483757
Ambos disponíveis a custo adicionalOpção caneta PCAP opcional
E066148
Caneta stylus IntelliTouch opcional
Caneta stylus com ponta de borracha, projetada especificamente para uso com tecnologia de toque de ondas de superfície IntelliTouch. Número de peça D82064-000, disponível a custo adicional.
