Controle TouchPro® 7200 Series
Como Comprar

Visão Geral

Os controladores de chip-on-flex (COF) da Elo Touch Solutions da série 7200 foram projetados para funcionar com as telas de toque capacitivas projetadas da Elo (PCAP). A série 7200 é compatível com telas TouchPro® Pro-F de 7” a 15.6”. Essa família de controladores suporta excelente desempenho de toque com luvas, contaminantes de tela e uma ampla faixa de temperatura, o que a torna uma ótima opção para aplicações desafiadoras em ambientes industriais.

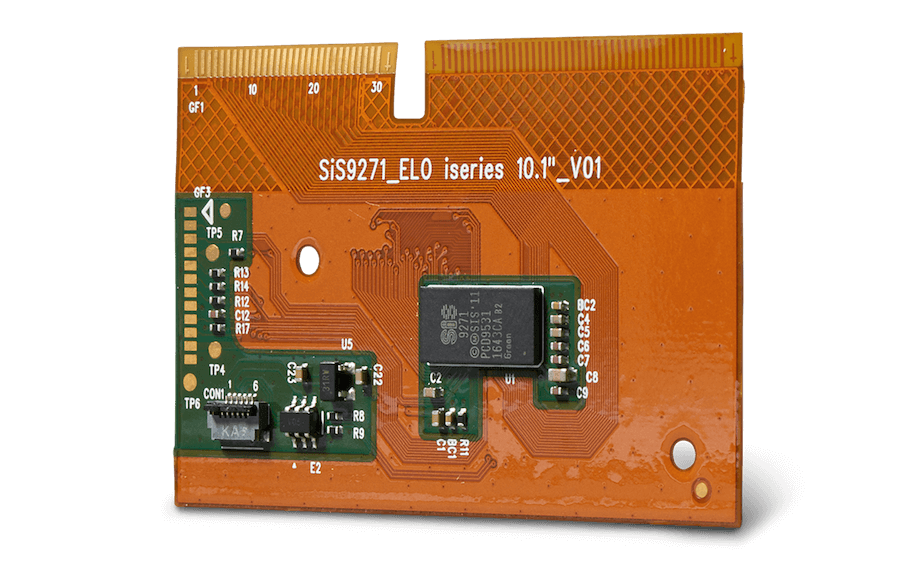

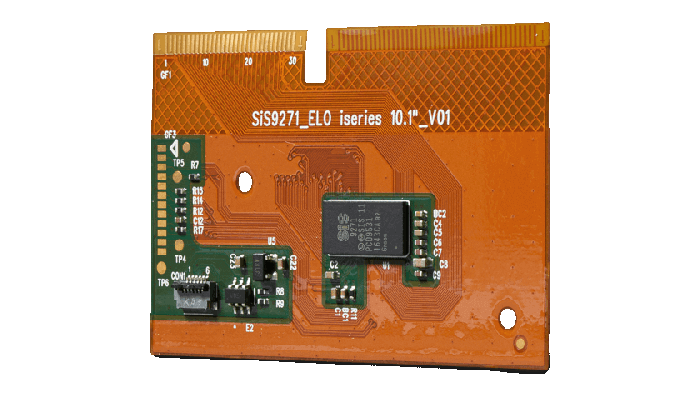

Elo TouchPro 7200 controller
Projetado para Integração Simples

Os controladores da série 7200 da Elo foram projetados especificamente para clientes que preferem a logística simplificada e a facilidade de montagem que uma tela integrada e um controlador COF oferecem.
Totalmente Otimizado

Os controladores da série 7200 são projetados para fornecer uma experiência de toque de alto desempenho quando combinados com as telas de toque do TouchPro® PCAP da Elo. Eles são otimizados com software e drivers da Elo para fornecer alta confiabilidade em um design de baixo perfil. Utilizando ICs de controle líderes de mercado, nossos controladores combinam o melhor da arquitetura mútua e de auto capacitância para resposta rápida ao toque, maior resistência a líquidos e imunidade a ruído.

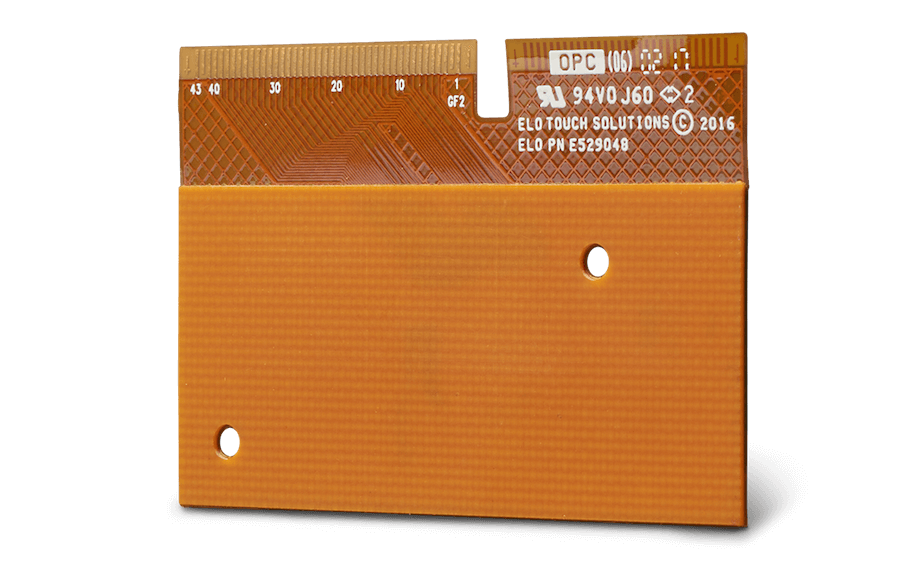

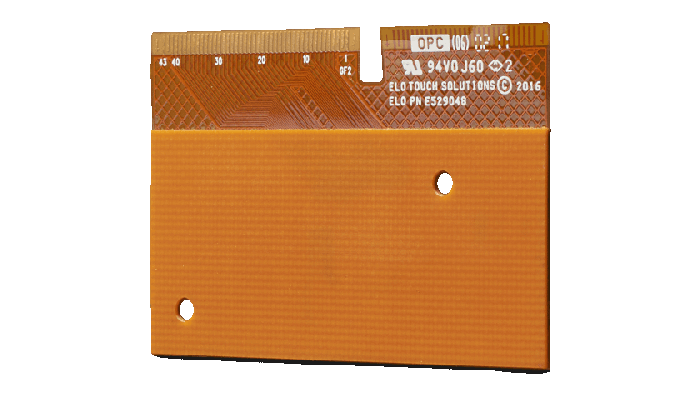

 Elo TouchPro 7200 controller

TouchPro Product Selection Table

Screen Families
7
10
12
15
17
19
22
24
27
32
42
46
55
Pro-F (Film)
7"- 32"
7200 series- CoF
8200 series - PCB- Core
8300 series - PCB
9200 series - PCB - Advanced
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
8200 series - PCB- Core
9200 series - PCB - Advanced
Pro-M (Large)
≥ 42"
8300 series - PCB- Large
Pro-F (Film)
7"- 32
7
10
12
15
17
7200 series- CoF
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
24
27
32
8300 series - PCB
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
Pro-M (Large)
≥42"
42
46
55
8300 series - PCB- Large
Controller Families
Faixa de
Tamanho
da tela		 Fator
de Forma*		 Configuração
Flextail		 Interface Família
de tela de
Toque		 Marca/
Modelo/
Controlador IC		 Rejeição
de Fluidos		 Operação
de água Salgada/
Salina		 10V RMS
CS		 Toque
através
de Vidro		 Luva Caneta # de
toque
7200 Série
CoF		 ≤15.6" CoF Solteiro USB Pro-F Múltiplo Boa - Sim Boa Boa Passivo Múltiplo
8200 series
Core 		7"- 22" PCB Solteiro/Múltiplo USB/Serial Pro-F/Pro-G Múltiplo Boa Boa Sim Boa Boa Passivo Múltiplo
9200 series
Advanced		 7"- 22" PCB Solteiro/Múltiplo USB/Serial Pro-F/Pro-G Elo Melhor Melhor Sim Melhor Melhor Passivo Múltiplo
8300 series
Large		 ≥32" PCB Solteiro/Múltiplo USB Pro-M/Pro-F Múltiplo Boa - Sim Boa Boa Ativo Múltiplo
9300 series
Advanced		 22"- 32" PCB Solteiro/Múltiplo USB/Serial Pro-F Elo Melhor Melhor Sim Melhor Melhor Passivo Múltiplo
* PCB (Controlador IC montado em uma placa de circuito impresso autônoma), CoF (Chip on Flex - Controlador IC montado em uma cauda flexível)

Especificações

  • Técnico

    Tecnologia

    PCAP (Capacitiva Projetada TouchPro®)

    Número de toques

    10+ Toques

    Métodos de Entrada

    Dedo
    Mão com luva
    Caneta stylus passiva

    Dimensões

    Os controladores da série 7200 da Elo têm vários formatos para você escolher.

    Interface

    USB, I2C

    Precisão posicional

    ±1,5 mm

    Taxa de relatório

    ≥ 100 Hz

    Temperatura de operação

    -20°C a 70°C; máximo 90% UR (sem condensação)

    Nota

    As especificações exatas variam com o toque IC, configuração e tamanho da tela. A informação acima representa valores típicos.
