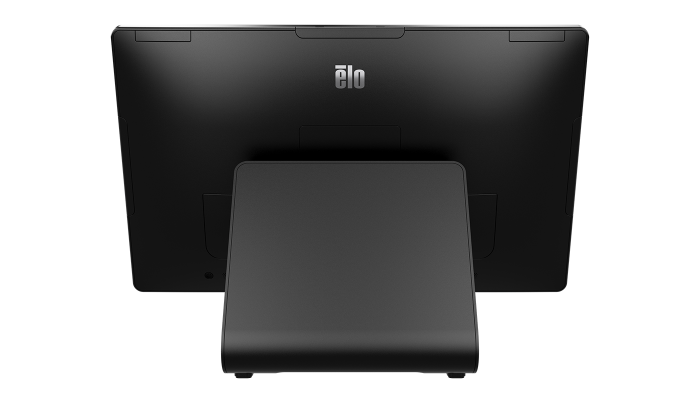

Série I 3 com Intel
totalmente reprojetada.
Plataforma interativa,
linda e brilhante.
Tela de 10
pontos de toque
TouchPro PCAP
Sem ventilador,
design com
classificação
Tela sensível ao
toque Full HD IPS
Vidro fácil de
limpar sem bisel
50,000
MTBF
Design modular.
Versatilidade sem fim.
Disponível em tamanhos que variam de 15 a 24 polegadas, incluindo
opções com e sem suporte, você pode configurar facilmente a Série I
para atender às necessidades do seu negócio - de sinalização e
ponto de venda a autoatendimento, controles de automação e mais.

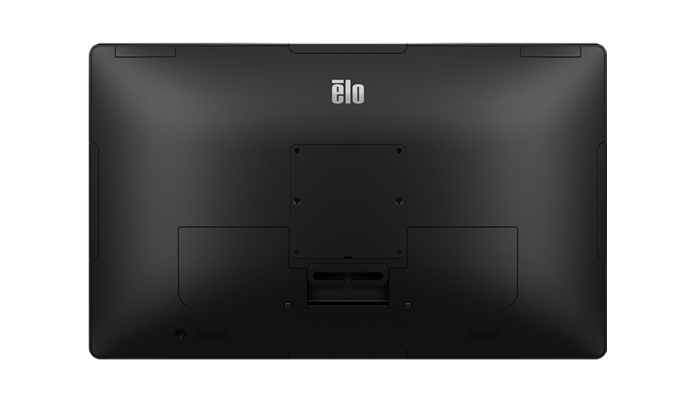

Montagem VESA Universal
Instale facilmente a
Série I com a montagem
de 75 mm integrada.
Expanda com o Edge Connect
Anexe facilmente uma
variedade de periféricos
à borda da tela sensível
ao toque.
Desempenho e
segurança confiáveis.
Desenvolvido com a segurança e desempenho de processadores
da 12ª geração da Intel testados de forma confiável, Trusted Platform
Modules integrados, Intel vPro™ e sistema operacional Windows 10,
a Série I 3 entrega a confiabilidade que as empresas precisam.
Aprimore a conectividade
de todos os seus acessórios.
- USB-C completo
- Gigabit LAN
- Equipado com RJ50 Serial
- 4x USB 3.0
- 24V Porta USB ativada*
- 2x 12V Portas USB ativadas*
- 12V/24V Porta da gaveta de dinheiro*
- 4x Micro-USB Edge Connect
- WiFi & Bluetooth 5.3
*Incluído apenas nos modelos com suporte
Suporte
para Linux.
Para uma maior flexibilidade, a Série I 3
oferece modelos sem SO, todos pré-testados
com os sistemas operacionais Linux SuSE,
Ubuntu e Red Hat.
Elo Bridge
Deixe a Elo ajudar você a
preencher a lacuna entre
o Windows e o Android.
Fazendo a transição para o Android no futuro?
Elo Bridge é a solução perfeita. Basta escolher
o dispositivo Elo Windows que atenda suas
necessidades hoje e quando você estiver pronto
para fazer a transição para a plataforma Android
de nível empresarial poderosa, você pode usar o
Elo Bridge para migrar sua frota de dispositivos.
Tenha paz de espírito
com EloCare.SM
- Substituição Avançada de Unidade
- Garantia extendida
- Serviços profissionais
Especificações
-
Técnico
Modelos
Celeron, Win10, 8GB RAM, 128GB SSD, Anti-reflexo, Com suporte* - E707003
Celeron, Sem SO, 8GB RAM, 128GB SSD, Anti-reflexo, Com suporte* - E706811
Celeron, Win10, 8GB RAM, 128GB SSD, Transparente, Sem suporte - E606903
Celeron, Sem SO, 8GB RAM, 128GB SSD, Transparente, Sem suporte - E606708
i3, Win10, 8GB RAM, 128GB SSD, Anti-reflexo, Com suporte* - E707378
i3, Sem SO, 8GB RAM, 128GB SSD, Anti-reflexo, Com suporte* - E707193
i3, Win10, 8GB RAM, 128GB SSD, Transparente, Sem suporte - E607299
i3, Win10, 8GB RAM, 256GB SSD, Transparente, Sem suporte - E981022
i3, Sem SO, 8GB RAM, 128GB SSD, Transparente, Sem suporte - E607093
i5, Win10, 8GB RAM, 128GB SSD, Anti-reflexo, Com suporte* - E707769
i5, Sem SO, 8GB RAM, 128GB SSD, Anti-reflexo, Com suporte* - E707579
i5, Win10, 8GB RAM, 256GB SSD, Anti-reflexo, Com suporte* - E155309
i5, Sem SO, 8GB RAM, 256GB SSD, Anti-reflexo, Com suporte* - E155493
i5, Win10, 16GB RAM, 256GB SSD, Anti-reflexo, Com suporte* - E457278
i5, Sem SO, 16GB RAM, 256GB SSD, Anti-reflexo, Com suporte* - E457084
i5, Win10, 8GB RAM, 128GB SSD, Transparente, Sem suporte - E607709
i5, Sem SO, 8GB RAM, 128GB SSD, Transparente, Sem suporte - E607503
i7, Win10, 16GB RAM, 256GB SSD, Anti-reflexo, Com suporte* - E708162
i7, Sem SO, 16GB RAM, 256GB SSD, Anti-reflexo, Com suporte* - E707974
*Modelos com suporte incluem conectividade expandida. Por favor, consulte a especificação dos portos I/O para mais informações.Cor do Monitor
Preto
Tecnologia do Touch
PCAP (TouchPro® - Capacitiva projetada) - 10 toques
Processador
Modelos Celeron: Processador Intel® Celeron® 7305L (Cache inteligente de 8M, até 1,10 GHz)
Modelos i3: Processador Intel Core i3-1215UL (Cache inteligente de 10M, até 4,40 GHz pela tecnologia Intel Turbo Boost 2.0)
Modelos i5: Processador Intel Core i5-1245UL (Cache inteligente de 12M, até 4,40 GHz pela tecnologia Intel Turbo Boost 2.0) Suporte Intel vPro™
Modelos i7: Processador Intel Core i7-1265UL (Cache inteligente de 12M, até 4,80 GHz pela tecnologia Intel Turbo Boost 2.0) Suporte Intel vPro™Gráficos
Gráficos Intel UHD
Para modelos i5 e i7: Intel Iris Xe Graphics elegível: para usar o Intel Iris Xe Graphics, o sistema deve estar equipado com memória de 128 bits (canal duplo). Caso contrário, use o Gráficos Intel UHD.BIOS
AMI
Memória (RAM)
Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM em 1 de 2 slots (expansível até 64GB)
i3 & i5: 16GB 4800MHz DDR5 SO-DIMM em 1 de 2 slots (expansível até 64GB)
NOTA: Máximo de memória usando 2 slots. Expansível até 64GB no máximo, SO-DIMM DDR5-4800. Verifique a marca da memória incluída na sua unidade antes de comprar o kit de memória.Armazenamento
SSD de 128 GB e M,2 PCIe (NVMe), 80 TBW
SSD de 256 GB e M,2 PCIe (NVMe), 160 TBW
GB é igual a um bilhão de bytes quando se refere à capacidade de armazenamento. A capacidade acessível pode ser menor.TPM
2.0
Tecnologia de gerenciamento ativo (AMT)
Celeron e i3: N/A
i5 e i7: Suporte à Tecnologia de Gerenciamento Ativo (Intel® AMT)Tamanho da diagonal
21,5'' diagonais, LCD (LED) TFT matriz ativa
Proporção da tela
16:9
Área ativa
18,74" x 10,54" / 476,1 mm x 267,8 mm
Resolução
1920 x 1080 @ 60Hz
Número de cores
16.7 milhões
Brilho (típico)
Painel LCD: 250 nits
TouchPro PCAP: 212,5 nitsTempo de resposta (típico)
14 ms
Razão de contraste
1000:1
Ângulo de visão
Horizontal: ±89° ou 178° total / Vertical: ±89° ou 178° total
Portas de E/S
Com suporte:
1 x RJ45 LAN (Gigabit) Porta
4 x USB 3.0 Portas
4 x Micro USB 2.0 Portas para periféricos do Elo Edge Connect
1 x 24V Porta USB ativada
2 x 12V Portas USB ativadas
1 x RJ50 Porta serial ativada
1 x 12V/24V Porta da gaveta de dinheiro (EPSON Pinout, 24V padrão; selecionável pelas configurações da BIOS)
1 x Porta USB-C com função completa (com uma potência de até 27W, USB 3.0, Porta de exibição, Saída de vídeo adicional)
1 x Porta de áudio (fone de ouvido jack de 3,5 mm)
Sem suporte:
1 x RJ45 LAN (Gigabit) Porta
4 x USB 3.0 Portas
4 x Micro USB 2.0 Portas para periféricos do Elo Edge Connect
1 x RJ50 Porta serial ativada
1 x Porta USB-C com função completa (com uma potência de até 27W, USB 3.0, Porta de exibição, Saída de vídeo adicional)
1 x Porta de áudio (fone de ouvido jack de 3,5 mm)Wireless
802,11 a/b/g/n/ac/ax 2,4GHz, 5GHz e 6GHz
Bluetooth
Bluetooth 5,3
Auto falantes
Dois alto-falantes internos 2W
sistema operacional
Sem SO
Windows 10 IoT Enterprise LTSC de 64 bitsIdiomas
Windows 10 - 36 Grupos de idiomas
Fonte de alimentação
Fonte de alimentação externa tipo 24VDC universal
Tensão de entrada AC: 100-240 VAC
Freqüência de entrada: 50-60 Hz
Potência de saída máxima: 180WConsumo de energia (típico)
Sem Periféricos*
LIGADO Celeron: 39W
LIGADO i3: 51W
LIGADO i5: 57W
LIGADO i7: 56W
HIBERNANDO: < 5W
DESLIGADO: < 0,5W
*Condição para modelos i5 e i7 com 16GB DIMM/256GB SSD, outros com 8GB DIMM/128GB SSDDimensões
Com Suporte: 20,70" x 14,52" x 8,06" / 525,8 mm x 368,7 mm x 204,6 mm
Sem Suporte: 20,70" x 12,64" x 1,56" / 525,8 mm x 321,1 mm x 39,6 mmDimensões da Caixa
Com Suporte: 25,4" x 20,2" x 12,5" / 645 mm x 513 mm x 318 mm
Sem Suporte: 25,3" x 8,4" x 17,3" / 643 mm x 214 mm x 439 mmPeso (sem embalagem)
Com Suporte: 22,3 lbs / 10,1 kg
Sem Suporte: 13,5 lbs / 6,1 kgPeso (embalado)
Com Suporte: 26,46 lbs / 12 kg
Sem Suporte: 16,76 lbs / 7,6 kgTemperatura de operação
0°C a 35°C / 32°F a 95°F
Nota: O relatório térmico passa o fluxo de ar em uma condição de 0,5m/s. Para SKUs sem SO, recomenda-se usar a ferramenta TDP optimizada para um melhor desempenho.Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 5% a 95% (Temperatura de bulbo úmido de 38,7 °C)Energy Star
Configurações certificadas Energy Star 8.0 disponíveis
Aprovações e declarações reguladoras
Canadá cUL, IC
Estados Unidos UL, FCC
Alemanha TUV
Europa CE
Australia RCM
Reino Unido UCKA
CB internacional
Marca S da Argentina
Brasil ANATEL
Japan VCCI, MIC
China CCC, SRRC
NOM do México
RoHS CoC
Nova Zelândia R-NZRelógio de tempo real
Bateria substituível de metal de lítio CR2450 para relógio
MTBF - Tempo médio entre falhas
50.000 horas demonstradas
Opções de montagem
100mm VESA
Garantia
3 anos
Opções de serviço estendido
Cobertura de garantia de 4 anos - Elo N/P: E819598
Cobertura de garantia de 5 anos - Elo N/P: E819795
Cobertura de garantia de 3 anos + AUR - Elo N/P: E820186
Cobertura de garantia de 4 anos + AUR - Elo N/P: E820388
Cobertura de garantia de 5 anos + AUR - Elo N/P: E820582Proteção de entrada
IP54
Vedado
Touchscreen selado ao sub-bisel
Touchscreen selado ao LCDCabos de força
Cabos de força norte-americanos e europeus inclusos
Outras características
Componentes internos úteis
Kensington lockO que está na caixa
Com suporte:
Computador de toque Série I
Cabo de alimentação americano
Cabo de alimentação europeu
Adaptador de alimentação - 180W
Cabo RJ-50 ao DB-9
Guia Rápido de Instalação
Abraçadeira
Parafuso de montagem CFD
Parafuso de montagem VESA
Tampa VESA
Parafuso de montagem da tampa VESA
Sem suporte:
Computador de toque Série I
Cabo de alimentação americano
Cabo de alimentação europeu
Adaptador de alimentação - 180W
Cabo RJ-50 ao DB-9
Guia Rápido de Instalação
Abraçadeira
Parafuso de montagem VESAOpções de upgrade
8GB 5600MHz DDR5 Memória SO-DIMM - Elo N/P: E466053
16GB 5600MHz DDR5 Memória SO-DIMM - Elo N/P: E466237
32GB 5600MHz DDR5 Memória SO-DIMM - Elo N/P: E466430
M,2 PCIe (NVMe) 128GB SSD – Elo N/P: E466613
M,2 PCIe (NVMe) 256GB SSD – Elo N/P: E466803
Trocar o SO-DIMM ou o SSD requer a abertura da tampa traseira. Deve-se ter cuidado especial ao remover e recolocar a tampa traseira para evitar a perda da classificação IP ou possivelmente danificar o computador com tela sensível ao toque. Por favor, entrPeriféricos opcionais
Leitor de tarja magnética (MSR) - Elo P/N: E001002
Scanner de impressão digital – Elo P/N: E134286
Tela para o cliente (2x20 VFD) - Elo P/N: E001003
Scanner de código de barras 2D (Preto - SE4720) – Elo P/N: E384627
Scanner de código de barras 2D (Preto - SE4107) – Elo P/N: E245047
Base EMV para MagTek eDynamo - Elo P/N: E375343
Base EMV para Ingenico RP457c - Elo P/N: E586981
Base EMV para Ingenico RP457c - Elo P/N: E710930
Status Light (Conectividade Micro-USB) - Elo P/N: E644767
Câmera 3D – Elo P/N: E534879
Webcam – Elo P/N: E201494
RFID - Elo N/P: E673037
Barra de Alto-Falante Elo Edge Connect™ (Preto) - Elo P/N: E894719
Barra de Alto-Falante Elo Edge Connect™ (Branco) - Elo P/N: E133780Suportes, Montarias e Kits
Kit de suporte de parede - Elo N/P: E143088
Suporte de mesa para displays de 17"/21.5" - Elo N/P: E467190
Suporte de estante (75mm ou 100mm VESA) - Elo N/P: E043382
Suporte de bancada Slim Self-Service (75mm ou 100mm VESA) - Elo N/P: E514693
Suporte de piso para auto-serviço (75mm ou 100mm VESA) - Elo N/P: E514881 + E515260
Kit de fonte de alimentação, 24V 180W - Elo N/P: E845269 Netzteilsatz, 24V 180W - Elo-Teilenr: E211174
1002L - Elo N/P: E155834
1002L - Elo N/P: E324341
1302L - Elo N/P: E683595
Cabo USB-C autorizado de 2 pés - Elo N/P: E969524
Cabo USB-C autorizado de 6 pés - Elo N/P: E710364
Suporte de bancada de auto-atendimento Wallaby™ (75mm ou 100mm VESA) - Elo N/P: E421137
Suporte de chão de auto-atendimento Wallaby™ (75mm ou 100mm VESA) - Elo N/P: E421325 + E797162
