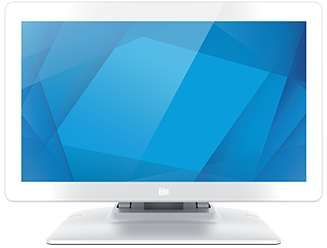

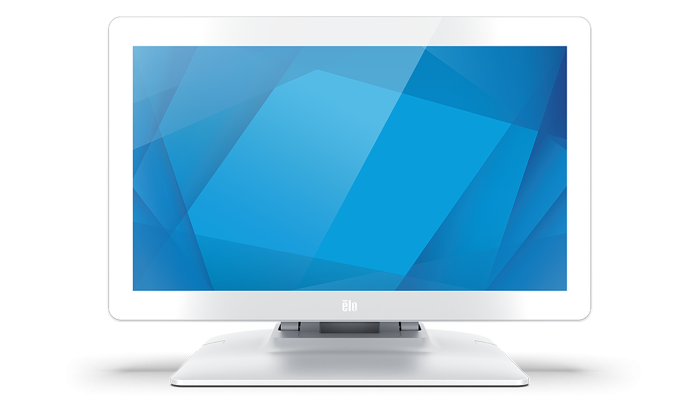

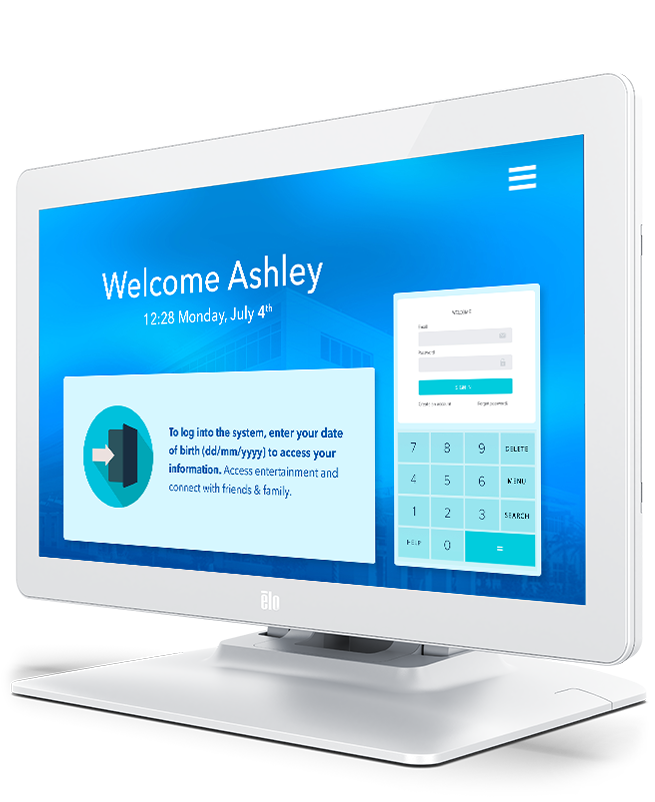

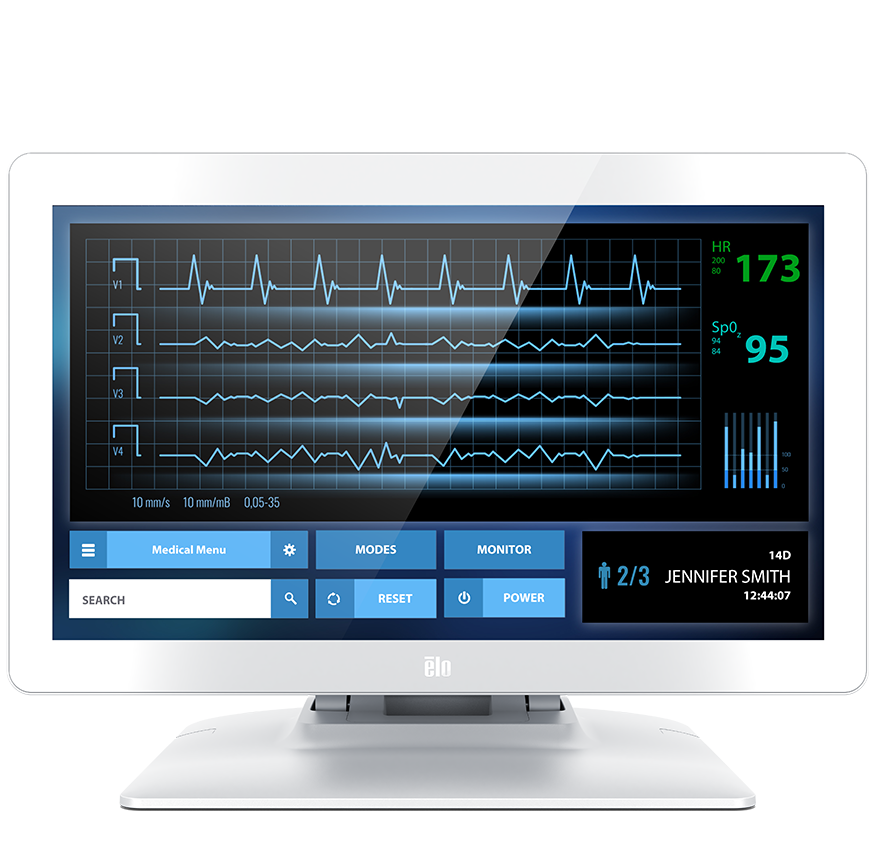

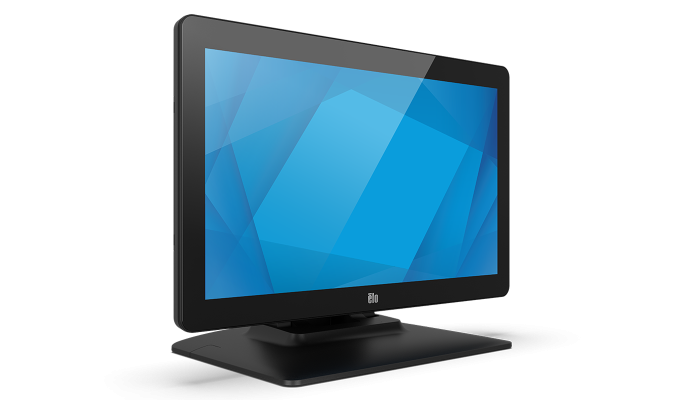

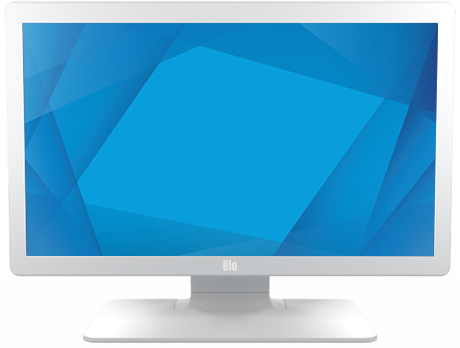

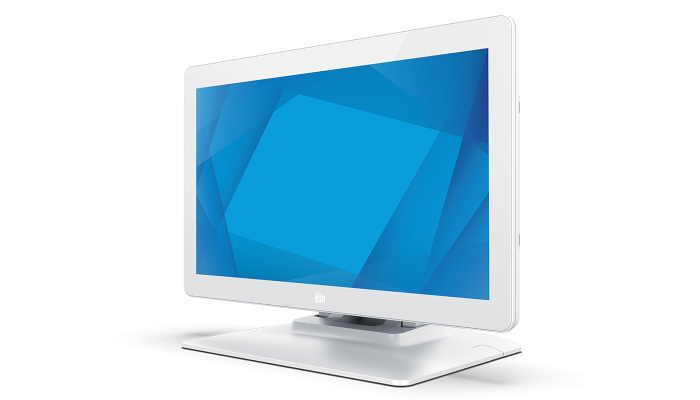

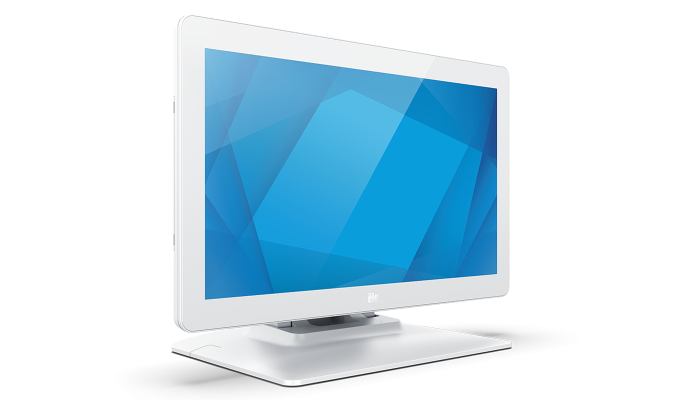

Monitor da tela de toque de 15 polegadas 1502LM para o grau médico

Especificações

• Técnico

  ---

  Modelos

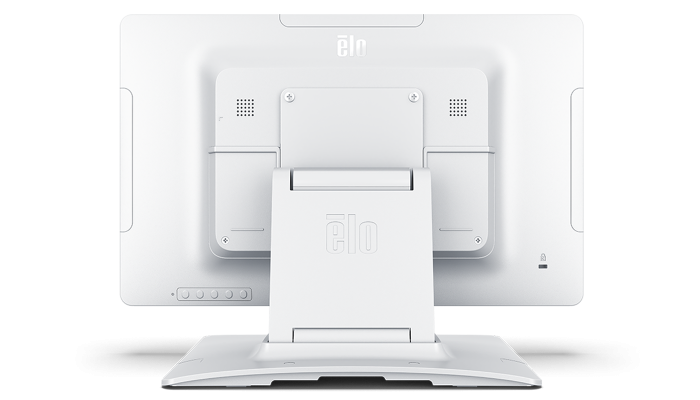

  Branco, com suporte - E542808

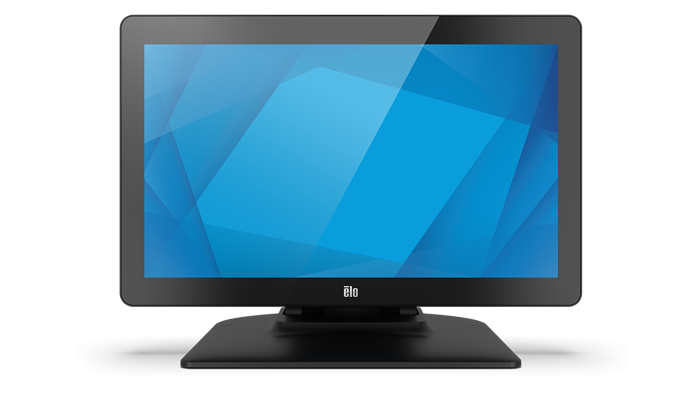

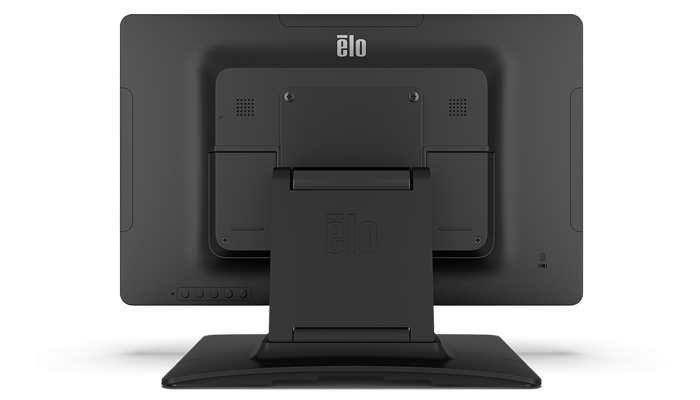

  Preto, com suporte - E542617
  Branco, sem suporte - E967255
  Preto, sem suporte - E967064

  Cor do Monitor

  Branco ou Preto

  Tecnologia do Touch

  PCAP (TouchPro® - Capacitiva projetada) - 10 toques

  Tamanho da diagonal

  15,6'' diagonais, LCD (LED) TFT matriz ativa

  Proporção da tela

  16:9

  Área ativa

  13,55" x 7,62" / 344,16 mm x 193,5 mm

  Resolução

  1920 x 1080

  Outras resoluções suportadas

  640 x 480 a 60Hz
  640 x 400 a 70Hz
  720 x 400 a 70Hz
  800 x 600 a 56, 60Hz
  1024 x 768 a 60Hz
  1280 x 720 a 50, 60Hz
  1280 x 800 a 60Hz, 60HzRB
  1280 x 960 a 60Hz
  1280 x 1024 a 60Hz
  1360 x 768 a 60Hz
  1366 x 768 a 60Hz, 60Hz RB
  1440 x 900 a 60Hz, 60Hz RB
  1680 x 1050 a 60Hz, 60Hz RB
  1920 x 1080 a 50, 60Hz

  Ângulo de visão

  Horizontal: ±80° ou 160° total / Vertical: ±80° ou 160° total

  Número de cores

  16.7 milhões

  Brilho (típico)

  LCD Painel: 250 nits
  PCAP: 225 nits

  Tempo de resposta (típico)

  30 mseg.

  Razão de contraste

  700:1

  Interface do touch

  USB

  Tratamento da superfície

  Anti-reflexo



  Visualização na tela (OSD)

  Acessível através dos botões ao longo da parte inferior.

  Controles: Menu, Power, Para cima, Para baixo, Selecionar

  Configurações: Brilho, Contraste, Relógio, Fase, Posição H, Posição V, Ajuste automático, Proporção, Nitidez, Temperatura de cor, Tempo limite do OSD, Idioma do OSD, Volume, Mudo, Padrões de rechamada, Seleção de áudio, Prioridade de vídeo, Informações , Toque no modo de suspensão, porta periférica

  Idiomas: Inglês, francês, italiano, alemão, espanhol, japonês chinês tradicional, chinês simplificado

  Bloqueios: OSD, Power

  Portas I/O

  1 x USB Tipo C
  1 x tomada de áudio (entrada de linha)
  1 x VGA (conector fêmea Micro-HDMI)
  1 x HDMI
  1 entrada de 12V D / C
  3 x portas Micro-USB (Superior, Esquerda, Direita)

  Auto falantes

  Dois alto-falantes internos 2W

  Vídeo

  VGA analógico
  HDMI
  USB tipo C
  (Sugira a utilização do cabo Elo USB tipo C para tipo C (Elo P / N: E710364) para evitar problemas de compatibilidade)

  Faixa de freqüência de entrada de vídeo horizontal: 31,5 – 82KHz
  Faixa de freqüência de entrada de vídeo vertical Sync (taxa de quadros): 50 – 75Hz

  Poder

  Conector de alimentação de entrada do monitor: Conector de alimentação coaxial (2,0 mm (+0,0 -0,1 mm) de diâmetro externo do pino, 6,4 mm (+/- 0,3 mm) de diâmetro interno do barril, 8,8 mm (+/- 0,3 mm de profundidade do barril)
  Faixa de tensão de entrada do monitor: 12VDC +/- 5%
  Conector de alimentação de saída do adaptador: plugue do barril DC (diâmetro interno do pino de 2,1 mm (+/- 0,1 mm), diâmetro externo do barril de 5,5 mm (+/- 0,05 mm), diâmetro do barril de 9,5 mm (+/- 0,3 mm))
  Faixa de tensão de entrada do adaptador: 100-240 VCA
  Freqüência de entrada: 50-60 Hz

  Consumo de energia (típico)

  Monitor + adaptador
  Ligado: 9,5 W
  Hibernando: 1,27 W
  Desligado: 0,2 W

  Dimensões do monitor (sem suporte)

  9,62'' x 15,23'' x 1,28'' / 244,39 mm x 386,96 mm x 32,4 mm

  Dimensões do monitor (com suporte)

  11,21'' x 15,23'' x 7,84'' / 284,65 mm x 386,96 mm x 199,12 mm

  Dimensões da Caixa

  Com suporte: 8,03'' x 17,76'' x 13.54'' / 204 mm x 451 mm x 344 mm
  Sem suporte: 6,89" x 17,76" x 12,60" / 175 mm x 451 mm x 320 mm

  Peso (sem embalagem)

  Com suporte: 6,79 lbs / 3,08 kg
  Sem suporte: 3,62 lbs / 1,64 kg

  Peso (embalado)

  Com suporte: 11,24 lbs / 5,1 kg
  Sem suporte: 7,47 lbs / 3,39 kg

  Temperatura de operação

  0°C a 40°C / 32°F a 104°F

  Temperatura de armazenamento

  -20°C a 60°C / -4°F a 140°F

  Umidade

  Operacional: 20% a 80%; Armazenamento: 10% a 95% (Temperatura máxima de bulbo úmido de 38,7 ℃)

  MTBF - Tempo médio entre falhas

  50.000 horas demonstradas

  Opções de montagem

  Interface de montagem VESA de 4 furos de 75 mm e 100 mm na parte traseira da unidade

  Garantia

  3 anos

  Opções de serviço estendido

  Cobertura de garantia de 4 anos - Elo N/P: E898247
  Cobertura de garantia de 5 anos - Elo N/P: E898449
  Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
  Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
  Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125

  Aprovações e declarações reguladoras

  Canadá CUL, IC
  China CCC
  Europa CE
  Reino Unido UCKA
  Korea KCC, e-standby
  Taiwan BSMI
  Estados Unidos FCC, UL
  Japão VCCI
  CB internacional
  Australia RCM
  Rússia EAC
  México CoC
  India BIS
  RoHS, China RoHS, REEE, ALCANCE

  ANSI/AAMI ES60601-1 (2005/(R)2012 + A1:2012, C1:2009/(R)2012 + A2:2010/(R)2012) - Emenda 1 - Data de Revisão 2012/08/21; CAN/CSA-C22.2 No. 60601-1:14 - Edição 3 - Data de Revisão 2014/03
  CB: IEC 60601-1:2005, IEC 60601-1:2005/AMD1:2012, IEC 60601-1:2005/AMD:2020 (Ed 3.2)
  CE: IEC 60601-1-2:2014 (Ed. 4)
  Gestão de Risco: ISO 14971:2019
  Usabilidade: IEC 60601-1-6:2010/AMD2:2020, IEC 62366:2017

  Proteção de entrada

  IP22 todo o gabinete

  Proteção contra impactos

  IK07

  O que está na caixa

  Touchmonitor
  Guia de Instalação Rápida
  Cabo HDMI
  Fonte de alimentação (E128201)
  2x braçadeiras de cabo
  2x tie wraps
  Etiqueta EEI
  Cabo USB (USB tipo A para tipo C)
  Cabo de alimentação NA
  Cabo de alimentação da UE
  3x parafusos (M3x8mm) para abraçadeiras
  2x parafusos (M3x10mm) para portas de cabos
  4x parafusos (M4x10mm) apenas para E967064 e E967255

  Periféricos opcionais

  Caneta stylus PCAP - Elo N/P: E066148

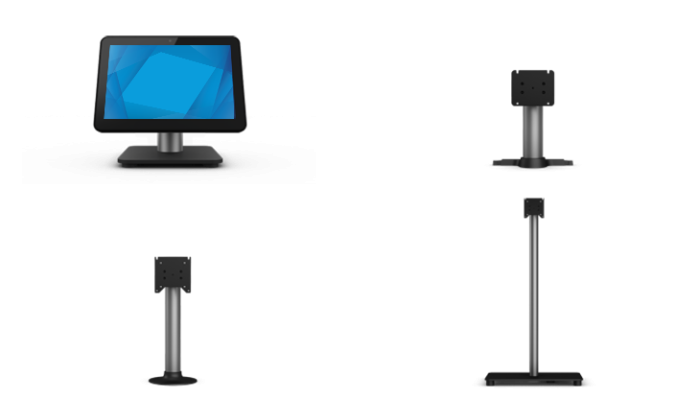

  Suportes, Montarias e Kits

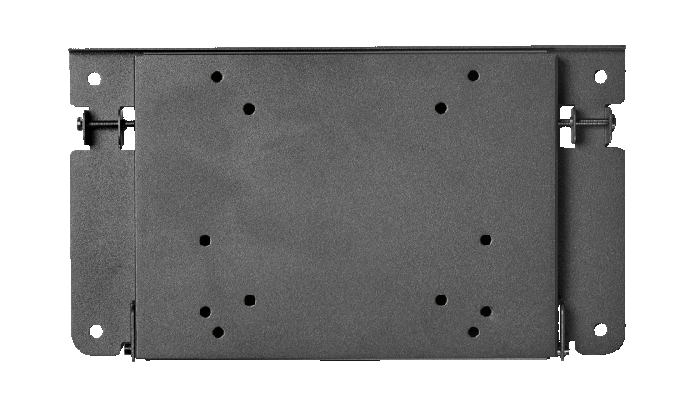

  Kit de suporte de parede - Elo N/P: E143088
  Suporte de mesa para display de 15“ (preto) - Elo N/P: E044162
  Suporte de mesa para display de 15'' (branco) - Elo N/P: E765019
  Suporte de mesa para I-Series 22'' (100mm VESA) - Elo N/P: E044356
  Suporte de estante (75mm ou 100mm VESA) - Elo N/P: E043382
  Suporte de chão (75mm ou 100mm VESA) - Elo N/P: E048069
  Suporte de Pólo - 6 polegadas (75mm ou 100mm VESA) - Elo N/P: E047458
  Suporte de Pólo - 12 polegadas (75mm ou 100mm VESA) - Elo N/P: E047663
  Suporte de Pólo - 18 polegadas (75mm ou 100mm VESA) - Elo N/P: E047864
  Suporte de montagem em poste (75mm ou 100mm VESA) - Elo N/P: E045151
  Cabo de alimentação USB para USB-C/DC-IN (2,1 mm) – 1,8 m - Elo N/P: E214097
  Cabo de alimentação USB para USB-C/DC-IN (2,1 mm) - 3 m - Elo N/P: E214282
  Suporte Elo 1302L - Preto (75 mm VESA) - Elo N/P: E307788
  Suporte Elo 1302L - Branco (75 mm VESA) - Elo N/P: E307974
  Kit de cabo USB-C para USB-C - Elo N/P: E710364
  Kit de cabo VGA-DB15 para USB - Elo N/P: E710549
  Kit de cabo DVI-D para HDMI - Elo N/P: E538507
  Suporte de bancada Slim Self-Service (75mm ou 100mm VESA) - Elo N/P: E514693
  Suporte de piso para auto-serviço (75mm ou 100mm VESA) - Elo N/P: E514881 + E515260
  Kit de cabo USB-C de 1,8 m - inclui cabos VGA, USB, HDMI e áudio - Elo N/P: E408388
  Cabo de alimentação da América do Norte - C13 - Elo N/P: E593865
  Cabo de alimentação da Austrália - C13 - Elo N/P: E594067
  Cabo de alimentação da Europa - C13 - Elo N/P: E594264
  Cabo de alimentação da Coreia - C13 - Elo N/P: E594466
  Cabo de alimentação da China - C13 - Elo N/P: E594670
  Cabo de alimentação de Taiwan - C13 - Elo N/P: E594869
  Cabo de alimentação do Japão - C13 - Elo N/P: E793799
  Bloco de energia - 60W - 1502LM - Elo N/P: E181106
