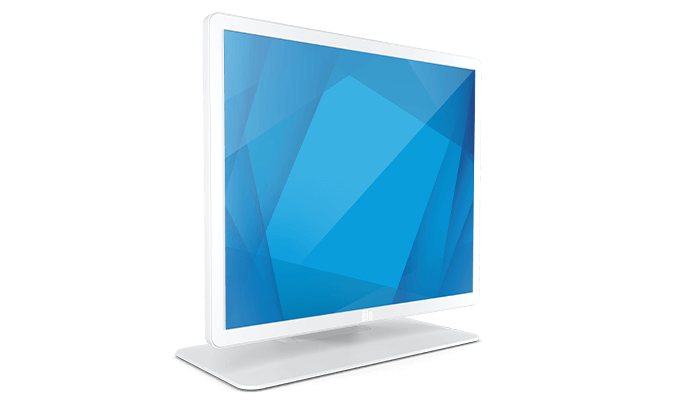

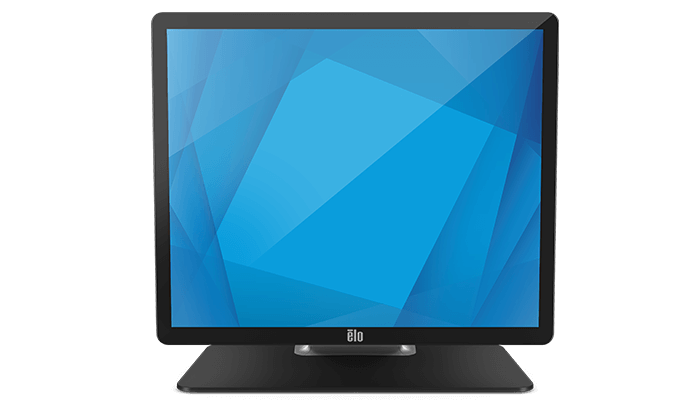

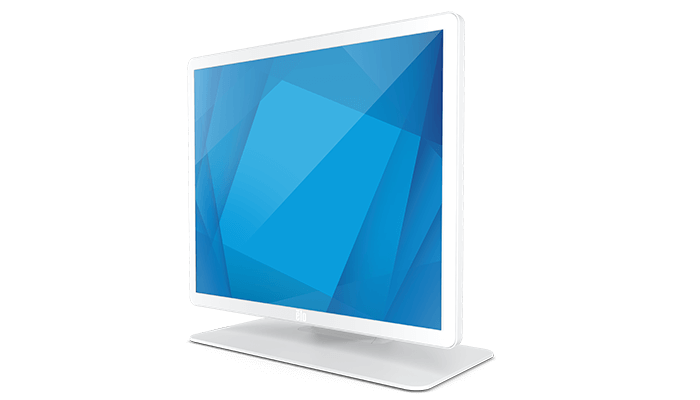

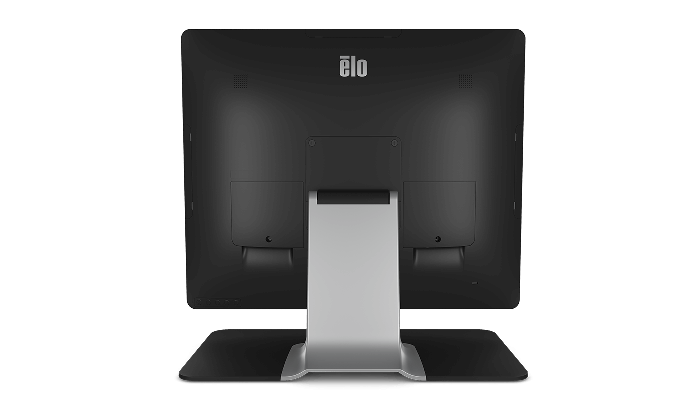

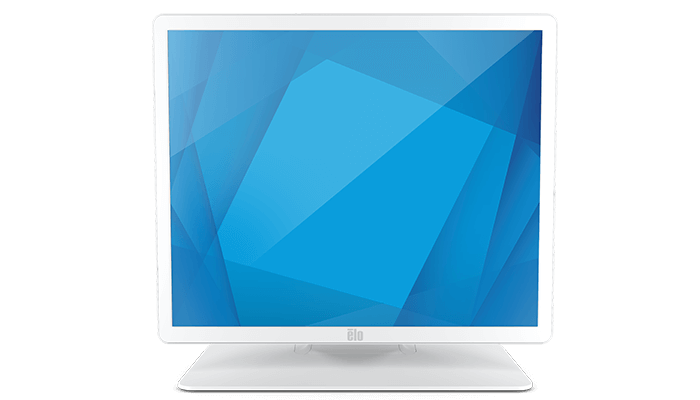

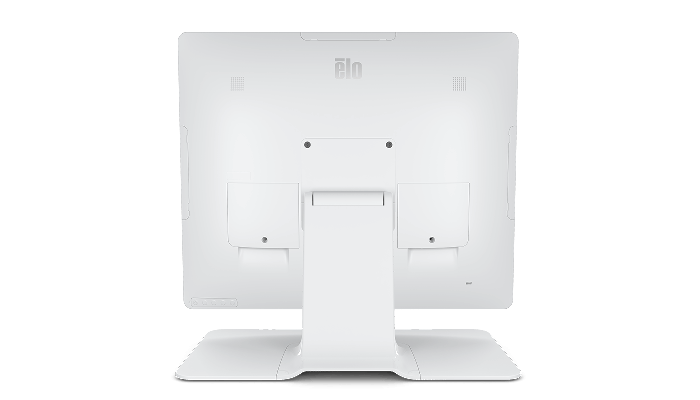

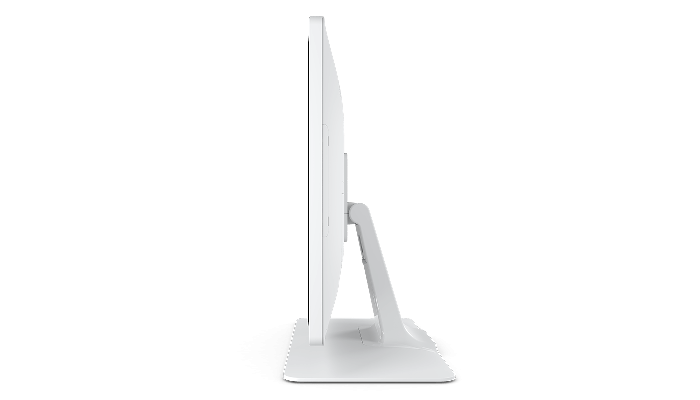

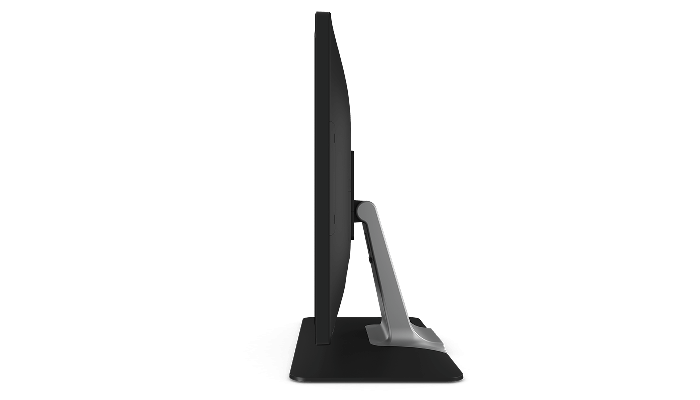

Monitor da tela de toque de 19 polegadas 1903LM para o grau médico
DICOM 14 - projetado para imagens precisas
Obtenha a precisão de imagem de que você precisa durante a análise clínica com os monitores médicos da série 03. Para ajudar a garantir que os profissionais de saúde e os pacientes possam visualizar imagens médicas claras, precisas e consistentes, os monitores são pré-calibrados de fábrica para Diretrizes de exibição secundária AAPM de acordo com a curva DICOM 14 GSDF.
Especificações
-
Técnico
Modelos
TouchPro PCAP Branco com suporte - E658586
TouchPro PCAP Preto com suporte - E658394
TouchPro PCAP Branco sem suporte - E380665
TouchPro PCAP Preto sem suporte - E380478Cor do Monitor
Branco ou Preto
Tecnologia do Touch
PCAP (TouchPro® - Capacitiva projetada) - 10 toques
Tamanho da diagonal
19'' diagonais, LCD (LED) TFT matriz ativa
Proporção da tela
5:4
Área ativa
14,76" x 11,80" / 374,78 mm x 299,83 mm
Resolução
1280 x 1024 a 60Hz
Outras resoluções suportadas
640 x 480 a 60Hz
720 x 400 a 70Hz
640 x 400 a 70Hz
800 x 500 a 60Hz
800 x 600 a 56, 60Hz
1024 x 768 a 60Hz
1280 x 720 a 58Hz, 60Hz
1280 x 800 a 60 Hz
1280 x 1024 a 60HzÂngulo de visão
Horizontal: ±89° ou 178° total / Vertical: ±89° ou 178° total
Número de cores
16.7 milhões
Brilho (típico)
Panel LCD: 250 nits
TouchPro PCAP: 225 nitsTempo de resposta (típico)
14 mseg.
Razão de contraste
1000:1
Interface do touch
USB, serial (via VGA)
Tratamento da superfície
Anti-reflexo
Visualização na tela (OSD)
Acessível através dos botões ao longo da parte inferior.
Controles: Menu, Power, Para cima, Para baixo, Selecionar
Configurações: Brilho, Contraste, Relógio, Fase, posição H, posição V, ajuste automático, nitidez, temperatura da cor, tempo limite OSD, idioma OSD, Volume, Mudo, Padrões de Recuperação, Seleção de áudio, LED de alimentação ON/OFF, Touch Thru, Touch Interface, DICOM
Idiomas: inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês, coreano, russo
Bloqueios: OSD, PowerPortas de E/S
VGA (RS232 touch com suporte via E810917)
HDMI
Tomada de combinação
DC Jack
USB Tipo B
USB 2.0 Tipo A
4x Micro USBAuto falantes
Dois alto-falantes internos 2W
Formato da entrada de vídeo
VGA (cabo de conexão macho VGA DE-15 (DB-15) incluso)
HDMI (cabo HDMI incluso)Entrada da frequência de vídeo
Horizontal: 30 – 82KHz
Vertical: 50 - 75HzConsumo de energia (típico)
Monitor + adaptador CA/CC
Ligado (padrão - 80% de brilho): 14,53 W
Ligado (típico - 100% de brilho): 16,36 W
Hibernando: 0,79 W
Desligado: 0,37 WTensão de entrada
12V CC +/- 5%; 100-240V CA, 50/60Hz
Conector de entrada
Conector de alimentação coaxial (diâmetro externo do pino de 2,1 mm, diâmetro interno do cilindro de 6,4 mm)
Montagem periférica
4 x portas laterais Micro USB (superior, inferior, esquerda, direita)
Dimensões do monitor (sem suporte)
16,91" x 13,96" x 1,64" / 429,60 mm x 354,60 mm x 41,6 mm
Dimensões do monitor (com suporte)
16,91" x 15,65" x 7,61" / 429,60 mm x 397,65 mm x 193,40 mm
Dimensões da Caixa
Com suporte: 18,97" x 20,75" x 10,24" / 482 mm x 527 mm x 260 mm
Sem suporte: 18,97" x 20,75" x 7,47" / 482 mm x 527 mm x 190 mmPeso (sem embalagem)
Com suporte: 13,9 lbs / 6,3 kg
Sem suporte: 9,48 lbs / 4,3 kgPeso (embalado)
Com suporte: 21,6 lbs / 9,8 kg
Sem suporte: 15,04 lbs / 6,82 kgTemperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%; Armazenamento: 10% a 95% (Temperatura máxima de bulbo úmido de 38,7 ℃)
Vedado
Touchscreen selado ao bezel
Touchscreen selado ao LCDMTBF - Tempo médio entre falhas
50.000 horas demonstradas
Opções de montagem
Interface de montagem VESA de 4 furos de 100 mm na parte traseira da unidade
Garantia
3 anos
Opções de serviço estendido
Cobertura de garantia de 4 anos - Elo N/P: E898247
Cobertura de garantia de 5 anos - Elo N/P: E898449
Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125Aprovações e declarações reguladoras
Canadá CUL, IC
China CCC
Europa CE
Reino Unido UCKA
Korea KCC
Taiwan BSMI
Estados Unidos FCC, UL
Japão VCCI
CB internacional
Australia RCM
Rússia EAC
México CoC
India BIS
RoHS, China RoHS, REEE, ALCANCE
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 e A1: 2012, C1: 2009 / (R) 2012 e A2: 2010 / (R) 2012 / IEC 60601-1 Ed. 3.1
cUL: (CAN / CSA-C22.2 NO 60601-1: 14 / IEC60601-1 Ed. 3.1
CB: IEC 60601-1: 2005 + A1: 2012 (Ed. 3.1)
CE: IEC 60601-1-2: 2014 (Ed. 4)
Gestão de riscos: ISO 14971: 2007 + EN ISO 14971: 2012
Usabilidade: IEC 60601-1-6: 2010 + A1: 2013 (Ed. 3.1), IEC 62366: 2007 + A1: 2014 (Ed. 1.1)DICOM
DICOM Parte 14 (monitor secundário AAPM)
Proteção de entrada
IP54 todo o gabinete
Proteção contra impactos
IK06
Cabos de força
Cabo de alimentação da América do Norte - C13 - Elo P/N: E593865
Cabo de alimentação da Austrália - C13 - Elo P/N: E594067
Cabo de alimentação da Europa - C13 - Elo P/N: E594264
Cabo de alimentação da Korea - C13 - Elo P/N: E594466
Cabo de alimentação da China - C13 - Elo P/N: E594670
Cabo de alimentação da Taiwan - C13 - Elo P/N: E594869
Cabo de alimentação da Japão - C13 - Elo P/N: E793799O que está na caixa
Touchmonitor, Guia de Instalação Rápida, Etiqueta EEI, Fonte de alimentação (E323104), cabo de alimentação NA, cabo de alimentação da UE, cabo VGA, cabo HDMI, cabo USB de toque, cabo de áudio, 3x amarradores de cabo, Folha de calibração DICOM, 2 x Parafusos da tampa do cabo, 4 x Parafusos VESA (somente para E380478 e E380665), 4 x borrachas (somente para E380478 e E380665, afixar nos furos da VESA)
Substituição da fonte de alimentação CC
Fonte de Alimentação - Elo P/N: E593253
Periféricos opcionais
Caneta stylus PCAP - Elo P/N: E066148
Tela de privacidade de 19 polegadas - Elo P/N: E352596
Alças do Monitor Elo - 1 conjunto - Elo P/N: E352196Suportes, Montarias e Kits
Kit de suporte de parede - Elo N/P: E143088
Suporte de chão (75mm ou 100mm VESA) - Elo N/P: E048069
Suporte de Pólo - 6 polegadas (75mm ou 100mm VESA) - Elo N/P: E047458
Suporte de Pólo - 12 polegadas (75mm ou 100mm VESA) - Elo N/P: E047663
Suporte de Pólo - 18 polegadas (75mm ou 100mm VESA) - Elo N/P: E047864
Kit de cabos 1,8m - Elo N/P: E408193
Suporte Elo 1902/3-2202/3 - Preto (100 mm VESA) - Elo N/P: E804330
Suporte Elo 1902/3-2202/3 - Branco (100 mm VESA) - Elo N/P: E808963
Cabo Y de vídeo VGA e toque serial - Elo N/P: E810917
