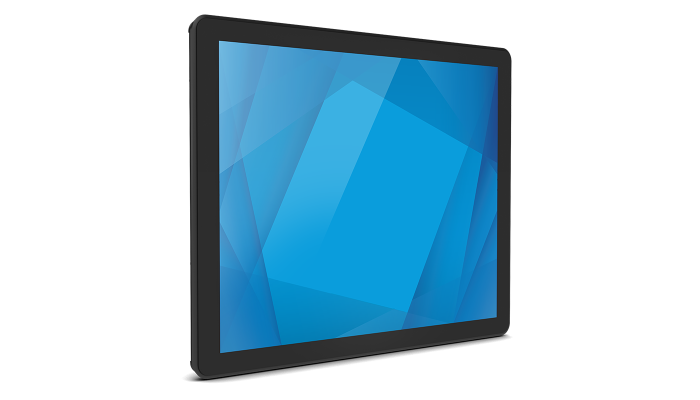

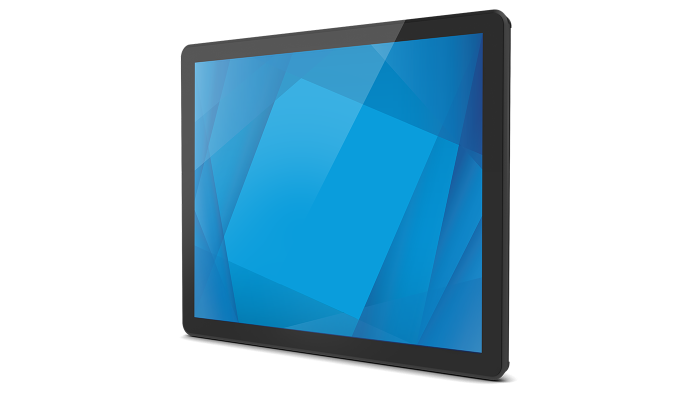

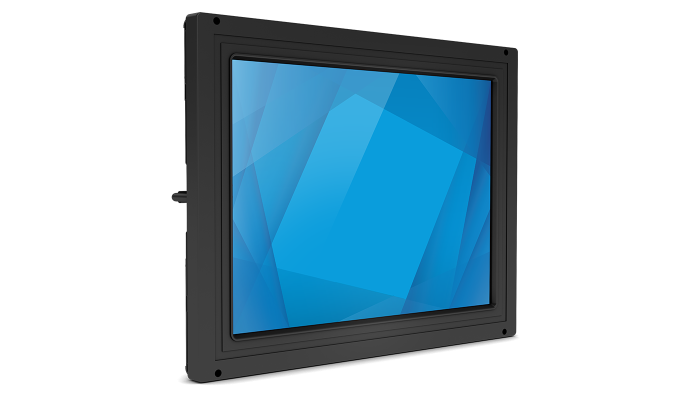

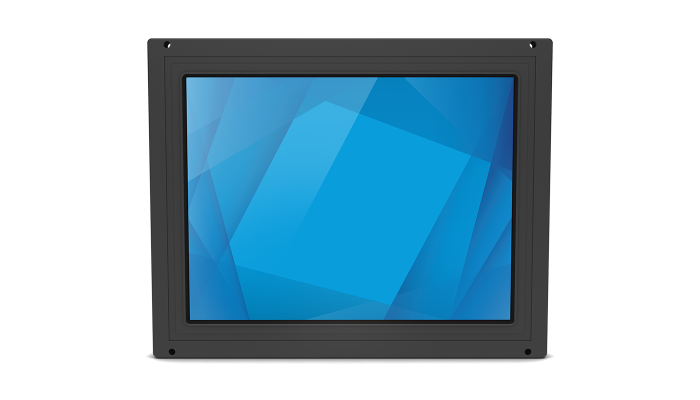

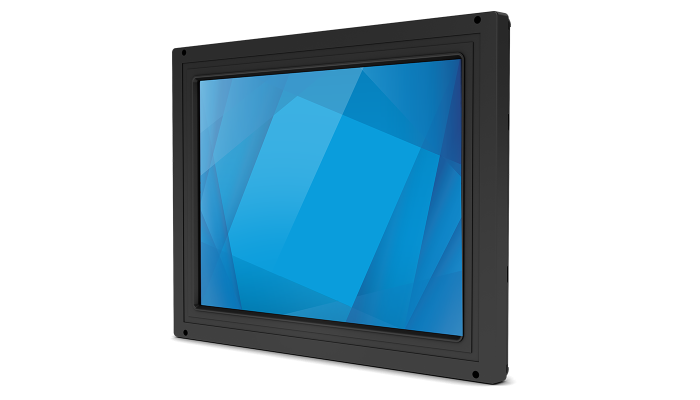

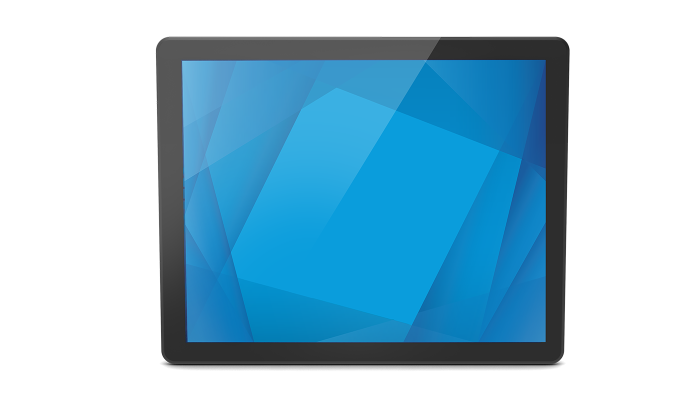

A touchscreen de 12 polegadas do Elo 1291L oferece uma solução de nível industrial que é
econômica para OEMs e integradores de sistemas que exigem um produto confiável para seus
clientes. Projetadas com confiabilidade desde o início, as touchscreens de quadros abertos da
Elo proporcionam clareza de imagem e transmissão de luz excepcionais com operação estável para
respostas de toque precisas. A linha de produtos da Série 90 está disponível em uma ampla gama
de tamanhos, tecnologias de toque e brilho, oferecendo a versatilidade necessária para
aplicativos de quiosque comercial, desde autoatendimento e jogos até automação industrial e
assistência médica.
Projete sua solução com Elo
Self-service
Jogos
Cuidados de saúde
Automação industrial
Escolhemos os touchscreens da Elo para o nosso galardoado BLUE FIRE Kiosk porque eles oferecem
facilidade de integração nos nossos armários ... Sabíamos que podíamos confiar num produto
duradouro que proporcionará uma experiência interactiva de alta qualidade nos próximos anos.
Ralf Hovenga
Diretor Gerente, Pan Oston
Possibilitando que os parceiros criem quiosques mais inteligentes
Com o EloView e o Backpack, gerenciar quiosques é FÁCIL! Combine seu open frame interativo Elo com o
Elo Backpack e o EloView para criar uma implantação de arquitetura única, escalável e acessível. A
Elo Backpack fornece uma solução de computação de baixo consumo de energia, de estado sólido e sem
ventoinha que executa o Android 7.1 (Nougat) e, quando combinada com o EloView, você pode gerenciar
os quiosques remotamente com controle de conteúdo e dispositivo sem interrupções.
Flexibilidade para sua instalação
Nossa touchscreen de quadro aberto de qualidade comercial pode ser instalada horizontalmente,
verticalmente ou até em cima, proporcionando flexibilidade ideal para montagem em qualquer
projeto de mesa, quiosque ou gabinete. Independentemente de você ver diretamente, de um ângulo
ou de uma distância, nossos quadros abertos oferecem o que você precisa, mantendo a clareza e a
experiência de visualização ideais que você deseja oferecer.
Toque através de ativado com PCAP
Nossa tecnologia PCAP TouchPro® suporta a funcionalidade de toque para instalações que
exigem uma camada frontal de vidro com espessura de até 6 mm ou soluções que exigem
classificações de IP específicas. Se você precisa de um monitor embutido ou um que esteja
totalmente fechado atrás do vidro, nossas robustas estruturas abertas PCAP são especialmente
projetadas para fornecer durabilidade em diversas aplicações e ambientes: de quiosques de
autoatendimento a gabinetes de jogos altamente usados ou aplicações industriais que exijam
durabilidade.
Orgulhamo-nos de sermos um dos melhores fabricantes do mercado - concebemos e construímos a solução
completa, com o toque integrado desde o início. Nossas robustas soluções de tela sensível ao toque
oferecem flexibilidade para diversos ambientes e foram submetidas a testes rigorosos para garantir
vida útil longa ao nosso produto, ajudando a maximizar seu ROI.
Apoiado por nossa garantia padrão de 3 anos com uma extensão opcional para 4
ou 5 anos.
Finalidade construída para toque no nível da fábrica
Em conformidade com o teste de impacto UL-60950 e IK-07
Pronto para uso 24/7
Projetado e testado para garantir vida longa e confiável no campo
Adequado para uso em qualquer tráfego intenso ou ambientes severos.
SAW (IntelliTouch® - Ondas de superfície acústica) - toque único PCAP (TouchPro® - Capacitiva projetada) - 10 toques
Interface do touch
TouchPro PCAP - USB 2.0 IntelliTouch - Dual serial/USB 2.0
Tamanho da diagonal
12,1'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível através de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, ligar/desligar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, Auto-Ajuste, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, recuperar os padrões, prioridade do vídeo, informações, toque em modo hibernar, tocar através
HDMI V1.3 Tipo A receptáculo para entrada HDMI VGA analógico no conector fêmea DB-15 DisplayPort v1.1a - Suporta versões posteriores da entrada de vídeo DisplayPort
Entrada da frequência de vídeo
Horizontal: 30 - 38 KHz Vertical: 50 - 75 Hz
Interface de vídeo
Porta HDMI, VGA e Display
Fonte de alimentação
CC externa - fonte de alimentação opcional (vendida separadamente)
Conector da entrada do monitor
Conector de alimentação coaxial (diâmetro externo do pino 2,0mm (+0,0 -0,1mm), diâmetro externo do cilindro 6,4mm (+/- 0,3mm), profundidade do cilindro 8,8mm (+/- 0,3mm))
Tensão de entrada
12V CC +/- 5%
Conector de Potência de Saída do Adaptador
Plug da tomada DC (diâmetro interno do pino de 2,1MM (+/- 0,1 mm), diâmetro externo do cilindro de 5,5 mm (+/- 0,05 mm), comprimento do cilindro de 9,5 mm (+/- 0,3 mm))
Consumo de energia (típico)
Monitor + adaptador a 230V/50Hz
Ligado: 10,33 W
Hibernando: 1,5 W
Desligado: 0,25W
Dimensões
Bezel: 11,91" x 9,54" x 1,96" / 302,5mm x 242,2mm x 49,8mm Sem Bezel: 11,90" x 9,53" x 1,77" / 302,5mm x 242mm x 44,9mm
Dimensões da Caixa
15,12" x 12,68" x 14,38" / 384mm x 322mm x 185mm
Peso (sem embalagem)
5,8 lbs / 2,65 Kg
Peso (embalado)
10,5 lbs / 4,75 Kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80% Armazenamento: 10% a 95%
Vedado
Touchscreen selado ao bezel; Touchscreen selado ao LCD
MTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Opções de serviço estendido
Cobertura de garantia de 4 anos - Elo N/P: E898247
Cobertura de garantia de 5 anos - Elo N/P: E898449
Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125
Aprovações e declarações reguladoras
RCM Austrália
cUL, IC Canadá
CCC China
CE TUV Europa
UCKA Reino Unido
VCCI Japão
KCC Coreia
CoC México
BSMI Taiwan
UL, FCC Estados Unidos
CB Internacional
Rússia EAC
RoHS, RoHS China, WEEE
Opções de montagem

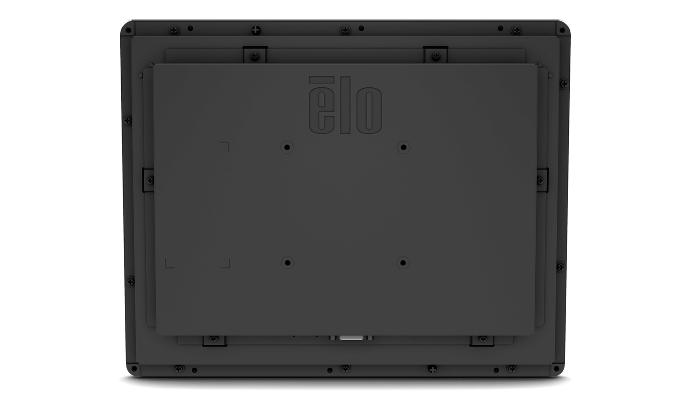

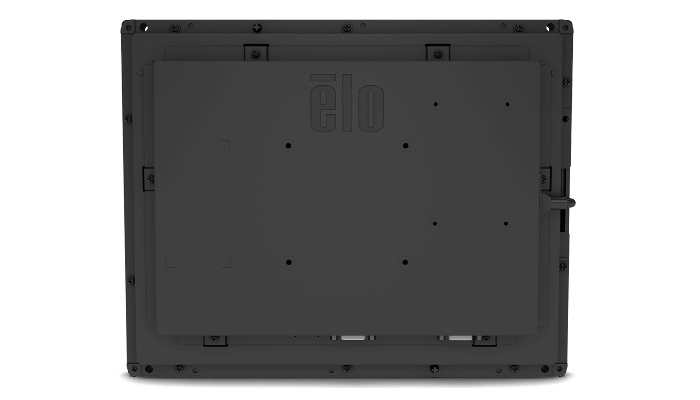

Suporte VESA 4 furos 75mm
Suporte traseiro através de bezel ou com suportes de montagem inclusos (modelos IT).
Montagem embutida com suportes de montagem inclusos (modelos PCAP)
Ver desenhos dimensionais para detalhes
O que está na caixa
Cabo HDMI
Cabo VGA
Remoto OSD RJ45
Cabo USB Toque
Guia rápido de instalação
Para modelos sem bezel: Suportes de montagem embutidos com parafusos
Para modelos com bezel: Suportes em L (montagem lateral) e com parafusos
Etiqueta EEI
Folha de informações do Japão Classe-B TM
Opções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757 Kit de cabos sobressalente (Cabos HDMI, VGA, USB e Serial) - Elo P/N: E546861 Kit de cabo DVI-D para HDMI -Elo P/N: E538507 Kit de cabo DP para DP - Elo P/N: E582895 Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277 Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601 Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092 Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862 Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655 Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546 Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099 Fonte de alimentação e kit de cabos para australia - Elo P/N: E637593 Caneta stylus IntelliTouch - Elo P/N: D82064-000 Elo 12 polegadas - suporte em L - Elo P/N: E549171 Suporte de montagem embutida Elo 12” - Elo P/N: E548984 Conversor DC 24V/DC 12V - Elo P/N: E239980
